六角薄螺母 (GB/T 6172.1—2016)                                                                                                                        　　　　　　　　mm

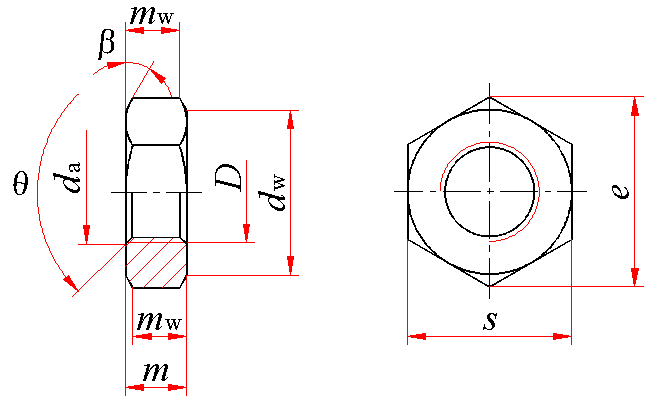

β＝15°～30°；θ＝110°～120°

标记示例：

螺纹规格D＝M12、性能等级为04级、不经表面处理、产品等级为A级的六角薄螺母的标记：

螺母  GB/T 6172.1  M12

螺纹规格

D

螺距

P

d_a

d_w

min

e

min

m

m_w

min

s

min

max

max

min

公称＝max

min

M1.6

0.35

1.6

1.84

2.4

3.41

1

0.75

0.6

3.2

3.02

M2

0.4

2

2.3

3.1

4.32

1.2

0.95

0.8

4

3.82

M2.5

0.45

2.5

2.9

4.1

5.45

1.6

1.35

1.1

5

4.82

M3

0.5

3

3.45

4.6

6.01

1.8

1.55

1.2

5.5

5.32

(M3.5)

0.6

3.5

4

5.1

6.58

2

1.75

1.4

6

5.82

M4

0.7

4

4.6

5.9

7.66

2.2

1.95

1.6

7

6.78

M5

0.8

5

5.75

6.9

8.79

2.7

2.45

2

8

7.78

M6

1

6

6.75

8.9

11.05

3.2

2.9

2.3

10

9.78

M8

1.25

8

8.75

11.6

14.38

4

3.7

3

13

12.73

M10

1.5

10

10.8

14.6

17.77

5

4.7

3.8

16

15.73

M12

1.75

12

13

16.6

20.03

6

5.7

4.6

18

17.73

(M14)

2

14

15.1

19.6

23.35

7

6.42

5.1

21

20.67

M16

2

16

17.3

22.5

26.75

8

7.42

5.9

24

23.67

(M18)

2.5

18

19.5

24.9

29.56

9

8.42

6.7

27

26.16

M20

2.5

20

21.6

27.7

32.95

10

9.10

7.3

30

29.16

(M22)

2.5

22

23.7

31.4

37.29

11

9.9

7.9

34

33

M24

3

24

25.9

33.2

39.55

12

10.9

8.7

36

35

(M27)

3

27

29.1

38

45.2

13.5

12.4

9.9

41

40

M30

3.5

30

32.4

42.8

50.85

15

13.9

11.1

46

45

(M33)

3.5

33

35.6

46.6

55.37

16.5

15.4

12.3

50

49

M36

4

36

38.9

51.1

60.79

18

16.9

13.5

55

53.8

(M39)

4

39

42.1

55.9

66.44

19.5

18.2

14.6

60

58.8

M42

4.5

42

45.4

60

71.3

21

19.7

15.8

65

63.1

(M45)

4.5

45

48.6

64.7

76.95

22.5

21.2

17

70

68.1

M48

5

48

51.8

69.5

82.6

24

22.7

18.2

75

73.1

(M52)

5

52

56.2

74.2

88.25

26

24.7

19.8

80

78.1

M56

5.5

56

60.5

78.7

93.56

28

26.7

21.4

85

82.8

(M60)

5.5

60

64.8

83.4

99.21

30

28.7

23

90

87.8

M64

6

64

69.1

88.2

104.86

32

30.4

24.3

95

92.8

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6H

D＜M3：按协议

M3≤D≤M39：04、05

D＞M39：按协议

D≤16mm：A级

D＞16mm：B级

不经处理

不锈钢

D≤M24：A2-035、A4-035

M24＜D≤M39：A2-035、A4-025

D＞M39：按协议

简单处理

有色金属

CU2、CU3、AL4

简单处理

注：带括号的规格为非优选的螺纹规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

优选的螺纹规格

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

每1000件钢制品的质量≈

0.04

0.07

0.16

0.22

0.43

0.66

1.29

2.72

5.21

7.51

螺纹规格

M16

M20

M24

M30

M36

M42

M48

M56

M64

每1000件钢制品的质量≈

17.18

31.43

54.26

117.4

202.2

325.2

509.4

739.2

1027

非优选的螺纹规格

螺纹规格

M3.5

M14

M18

M22

M27

M33

M39

M45

M52

M60

每1000件钢制品的质量≈

0.28

11.46

23.59

44.85

81.19

151.1

260.9

408.6

618.9

876.9
