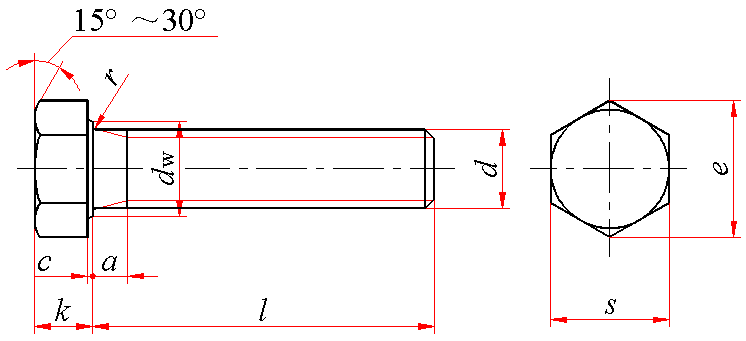

六角头螺栓全螺纹(GB/T 5783—2016)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：螺纹规格d＝M12、公称长度l＝80mm、性能等级为4.8级、表面氧化、全螺纹、产品等级为A级的六角头螺栓的标记：螺栓 GB/T 5783 M12×80
螺纹规格 d	螺距 P		a			c		d_w min		e min
螺纹规格 d	螺距 P		max		min	max	min	A级	B级	A级	B级
M1.6	0.35		1.05		0.35	0.25	0.10	2.27	2.30	3.41	3.28
M2	0.4		1.2		0.4	0.25	0.10	3.07	2.95	4.32	4.18
M2.5	0.45		1.35		0.45	0.25	0.10	4.07	3.95	5.45	5.31
M3	0.5		1.5		0.5	0.40	0.15	4.57	4.45	6.01	5.88
(M3.5)	0.6		1.8		0.6	0.40	0.15	5.07	4.95	6.58	6.44
M4	0.7		2.1		0.7	0.40	0.15	5.88	5.74	7.66	7.50
M5	0.8		2.4		0.8	0.50	0.15	6.88	6.74	8.79	8.63
M6	1		3		1	0.50	0.15	8.88	8.74	11.05	10.89
M8	1.25		4		1.25	0.60	0.15	11.63	11.47	14.38	14.20
M10	1.5		4.5		1.5	0.60	0.15	14.63	14.47	17.77	17.59
M12	1.75		5.3		1.75	0.60	0.15	16.63	16.47	20.03	19.85
(M14)	2		6		2	0.60	0.15	19.64	19.15	23.36	22.78
M16	2		6		2	0.8	0.2	22.49	22	26.75	26.17
(M18)	2.5		7.5		2.5	0.8	0.2	25.34	24.85	30.14	29.56
M20	2.5		7.5		2.5	0.8	0.2	28.19	27.7	33.53	32.95
(M22)	2.5		7.5		2.5	0.8	0.2	31.71	31.35	37.72	37.29
M24	3		9		3	0.8	0.2	33.61	33.25	39.98	39.55
(M27)	3		9		3	0.8	0.2	—	38	—	45.2
M30	3.5		10.5		3.5	0.8	0.2	—	42.75	—	50.85
(M33)	3.5		10.5		3.5	0.8	0.2	—	46.55	—	55.37
M36	4		12		4	0.8	0.2	—	51.11	—	60.79
(M39)	4		12		4	1.0	0.3	—	55.86	—	66.44
M42	4.5		13.5		4.5	1.0	0.3	—	59.95	—	71.3
(M45)	4.5		13.5		4.5	1.0	0.3	—	64.7	—	76.95
M48	5		15		5	1.0	0.3	—	69.45	—	82.6
(M52)	5		15		5	1.0	0.3	—	74.2	—	88.25
M56	5.5		16.5		5.5	1.0	0.3	—	78.66	—	93.56
(M60)	5.5		16.5		5.5	1.0	0.3	—	83.41	—	99.21
M64	6		18		6	1.0	0.3	—	88.16	—	104.86
螺纹规格 d	k						r min	s			l的范围
	公称	A级			B级			公称＝max	min
	公称	max		min	max	min		公称＝max	A级	B级
M1.6	1.1	1.225		0.975	1.3	0.9	0.1	3.20	3.02	2.90	2～16
M2	1.4	1.525		1.275	1.6	1.2	0.1	4.00	3.82	3.70	4～20
M2.5	1.7	1.825		1.575	1.9	1.5	0.1	5.00	4.82	4.70	5～25
M3	2	2.125		1.875	2.2	1.8	0.1	5.50	5.32	5.20	6～30
(M3.5)	2.4	2.525		2.275	2.6	2.2	0.1	6.00	5.82	5.70	8～35
M4	2.8	2.925		2.675	3.0	2.6	0.2	7.00	6.78	6.64	8～40
M5	3.5	3.65		3.35	3.74	3.26	0.2	8.00	7.78	7.64	10～50
M6	4	4.15		3.85	4.24	3.76	0.25	10.00	9.78	9.64	12～60
M8	5.3	5.45		5.15	5.54	5.06	0.4	13.00	12.73	12.57	16～80
M10	6.4	6.58		6.22	6.69	6.11	0.4	16.00	15.73	15.57	20～100
M12	7.5	7.68		7.32	7.79	7.21	0.6	18.00	17.73	17.57	25～120
(M14)	8.8	8.98		8.62	9.09	8.51	0.6	21.00	20.67	20.16	30～140
M16	10	10.18		9.82	10.29	9.71	0.6	24.00	23.67	23.16	30～200
(M18)	11.5	11.715		11.285	11.85	11.15	0.6	27.00	26.67	26.16	35～200
M20	12.5	12.715		12.285	12.85	12.15	0.8	30.00	29.67	29.16	40～200
(M22)	14	14.215		13.785	14.35	13.65	0.8	34.00	33.38	33.00	45～150
M24	15	15.215		14.785	15.35	14.65	0.8	36.00	35.38	35.00	50～200
(M27)	17	—		—	17.35	16.65	1	41.0	—	40	55～200
M30	18.7	—		—	19.12	18.28	1	46.0	—	45	60～200
(M33)	21	—		—	21.42	20.58	1	50.0	—	49	65～200
M36	22.5	—		—	22.92	22.08	1	55.0	—	53.8	70～200
(M39)	25	—		—	25.42	24.58	1	60.0	—	58.8	80～200
M42	26	—		—	26.42	25.58	1.2	65.0	—	63.1	80～200
(M45)	28	—		—	28.42	27.58	1.2	70.0	—	68.1	90～200
M48	30	—		—	30.42	29.58	1.6	75.0	—	73.1	100～200
(M52)	33	—		—	33.5	32.5	1.6	80.0	—	78.1	100～200
M56	35	—		—	35.5	34.5	2	85.0	—	82.8	110～200
(M60)	38	—		—	38.5	37.5	2	90.0	—	87.8	120～200
M64	40	—		—	40.5	39.5	2	95.0	—	92.8	120～200
技术条件	材料	螺纹公差		机械性能等级			公差产品等级				表面处理
	钢	6g		d＜3mm：按协议 3mm≤d≤39mm：5.6、8.8、10.9 3mm≤d≤16mm：9.8 d＞39mm：按协议			d≤24mm和l≤10d或l≤150mm(按较小值)：A级 d＞24mm或l＞10d或l＞150mm(按较小值)：B级				氧化
	不锈钢			d≤24mm：A2-70、A4-70 24mm＜d≤39mm：A2-50、A4-50 d＞39mm：按协议							简单处理
	有色金属			CU2、CU3、AL4							简单处理
注：1．带括号的规格为非优选的螺纹规格。 2．A级用于d＝1.6～24mm和l≤10d或l≤150mm(按较小值)；B级用于d＞24mm或l＞10d或l＞150mm(按较小值)的螺栓。 3．螺纹末端应倒角，d≤M4为辗制末端(GB/T 2)。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称		2	3	4	5	6	8	10	12	16	20	25	30	35	40	45	50
A级	min	1.8	2.8	3.76	4.76	5.76	7.71	9.71	11.65	15.65	19.58	24.58	29.58	34.5	39.5	44.5	49.5
A级	max	2.2	3.2	4.24	5.24	6.24	8.29	10.29	12.35	16.35	20.42	25.42	30.42	35.5	40.5	45.5	50.5
B级	min	—	—	—	—	—	—	—	—	—	18.95	23.95	28.95	33.75	38.75	43.75	48.75
B级	max	—	—	—	—	—	—	—	—	—	21.05	26.05	31.05	36.25	41.25	46.25	51.25
公称		55	60	65	70	80	90	100	110	120	130	140	150	160	180	200
A级	min	54.4	59.4	64.4	69.4	79.4	89.3	99.3	109.3	119.3	129.2	139.2	149.2	—	—	—
A级	max	55.6	60.6	65.6	70.6	80.6	90.7	100.7	110.7	120.7	130.8	140.8	150.8	—	—	—
B级	min	53.5	58.5	63.5	68.5	78.5	88.25	98.25	108.25	118.25	128	138	148	158	178	197.7
B级	max	56.5	61.5	66.5	71.5	81.5	91.75	101.75	111.75	121.75	132	142	152	162	182	202.3

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
优选的螺纹规格
螺纹规格	M1.6		M2		M2.5		M3		M4		M5		M6		M8		M10		M12
公称长度/mm	每1000件钢制品的质量 ≈
2	0.084
3	0.095
4	0.106		0.196
5	0.117		0.213		0.397
6	0.128		0.231		0.426		0.619
8	0.150		0.267		0.484		0.704		1.43
10	0.172		0.303		0.542		0.790		1.58		2.57
12	0.194		0.338		0.600		0.875		1.73		2.81		4.54
16	0.238		0.410		0.716		1.05		2.03		3.30		5.23		10.57
20			0.481		0.832		1.22		2.33		3.78		5.92		11.82		20.15
25					0.977		1.43		2.71		4.39		6.78		13.38		22.62		33.22
30							1.64		3.09		4.99		7.65		14.95		25.10		36.81
35									3.46		5.60		8.51		16.51		27.57		40.40
40									3.84		6.20		9.37		18.08		30.04		43.98
45											6.81		10.24		19.64		32.51		47.57
50											7.41		11.10		21.21		34.98		51.15
55													11.96		22.78		37.46		54.74
60													12.83		24.34		39.93		58.33
65															25.91		42.40		61.91
70															27.47		44.87		65.50
80															30.60		49.82		72.67
90																	54.76		79.84
100																	59.71		87.01
110																			94.19
120																			101.4
螺纹规格	M16		M20		M24		M30		M36		M42		M48		M56		M64
公称长度/mm	每1000件钢制品的质量 ≈
30	75.91
35	82.49
40	89.08		154.0
45	95.66		164.3
50	102.3		174.6		270.5
55	108.8		184.9		285.4
60	115.4		195.2		300.2		528.3
65	122.0		205.5		315.1		551.8
70	128.6		215.8		329.9		575.3		901.5
80	141.8		236.4		359.6		622.3		969.8		1421
90	154.9		257.0		389.3		669.3		1038		1515
100	168.1		277.6		419.0		716.3		1106		1608		2269
110	181.3		298.3		448.7		763.3		1175		1702		2392		3415
120	194.5		318.9		478.4		810.4		1243		1795		2515		3584		4899
130	207.6		339.5		508.1		857.4		1311		1889		2638		3752		5121
140	220.8		360.1		537.8		904.4		1379		1982		2760		3921		5343
150	234.0		380.7		567.4		951.4		1448		2076		2883		4089		5564
160	247.2		401.3		597.1		998.4		1516		2169		3006		4258		5786
180	273.5		442.6		656.5		1092		1653		2356		3251		4595		6229
200	299.8		483.8		715.9		1186		1789		2543		3496		4932		6672
非优选的螺纹规格
螺纹规格		M3.5		M14		M18		M22		M27		M33		M39		M45		M52		M60
公称长度/mm		每1000件钢制品的质量 ≈
8		0.984
10		1.10
12		1.22
16		1.45
20		1.68
25		1.97
30		2.26		53.87
35		2.55		58.78		110.4
40				63.69		118.5
45				68.59		126.7		215.5
50				73.50		134.9		228.2
55				78.41		143.1		240.9		387.9
60				83.31		151.2		253.6		407.0
65				88.22		159.4		266.3		426.2		703.5
70				93.13		167.6		279.0		445.4		732.4
80				102.9		184.0		304.3		483.8		790.2		1211
90				112.8		200.3		329.7		522.1		847.9		1292		2156
100				122.6		216.7		355.1		560.5		905.7		1373		2301		2766
110				132.4		233.0		380.5		598.9		963.5		1454		2447		2912
120				142.2		249.4		405.8		637.2		1021		1536		2593		3057		4249
130				152.0		265.7		431.2		675.6		1079		1617		2738		3203		4444
140				161.8		282.1		456.6		714.0		1137		1698		2884		3349		4639
150						298.4		481.9		752.4		1195		1779		3030		3494		4835
160						314.8		507.3		790.7		1252		1860		3175		3640		5030
180						347.5		558.1		867.5		1368		2023		3467		3932		5421
200						380.2		608.8		944.2		1484		2185		3758		4223		5811
