扩口式管接头用管子的尺寸和最大工作压力(摘自GB/T 5653—2008) mm |
||||||||||||||
|

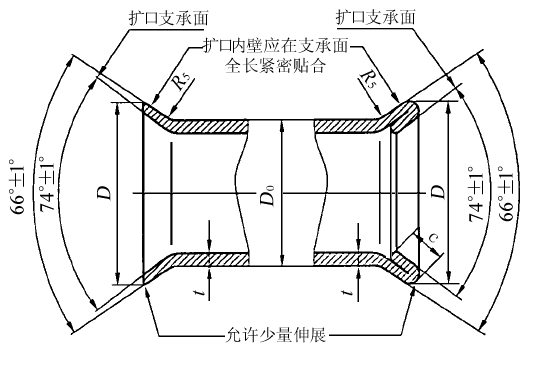

图1 74°单层和折叠层扩口尺寸

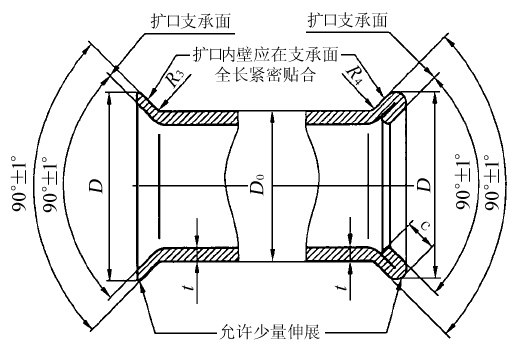

图2 90°单层和折叠层扩口尺寸 标记示例 扩口型式A，管子外径为14mm，柱端螺纹为M18×1.5，柱端密封类型为A型，材料为碳钢，镀锌表面处理的扩口式端直通管接头标记为： 管接头 GB/T 5625—2008 A14/M18×1.5 A·Fe·Zn 可简化标记为： 管接头 GB/T 5625 A14/M18×1.5 |
||||||||||||||
|
管子 外径 D0 |
单、双层 扩口直径 D |
r5 |
R3 |
R4 |
紫铜管 |
碳钢管 |
||||||||
|
t |
c |
最大工 作压力 /MPa |
t |
c |
最大工 作压力 /MPa |
|||||||||
|
max |
min |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
基本 尺寸 |
极限 偏差 |
max |
min |
max |
min |
|||
|
4 |
6.5 |
6 |
0.8 |
|
0.5 |
|
1 |
|
0.5 |
1.3 |
16 |
0.5 |
1.3 |
16 |
|
5 |
7.5 |
7 |
0.75 |
|||||||||||
|
6 |
9 |
8.5 |
1 |
|||||||||||
|
8 |
11 |
10.5 |
10 |
1 |
||||||||||
|
10 |
13.5 |
12.8 |
1.0 |
1.6 |
1.6 |
|||||||||
|
12 |
15.5 |
14.8 |
1.5 |
1.7 |
1.7 |
12 |
||||||||
|
14 |
18.5 |
17.7 |
1.5 |
2.1 |
8 |
2.3 |
||||||||
|
16 |
20.5 |
19.7 |
10 |
|||||||||||
|
18 |
23.5 |
22.8 |
2.0 |
2.8 |
5 |
3.1 |
||||||||
|
20 |
26.5 |
25.8 |
2 |
3.2 |
3.8 |
|||||||||
|
22 |
29 |
28.2 |
3.5 |
1.5 |
8 |
|||||||||
|
25 |
32 |
31.2 |
2.3 |
|||||||||||
|
28 |
35 |
34.2 |
3.6 |
3.5 |
3.9 |
|||||||||
|
32 |
39 |
38.3 |
2.8 |
5 |
||||||||||
|
34 |
41 |
40.3 |
||||||||||||
