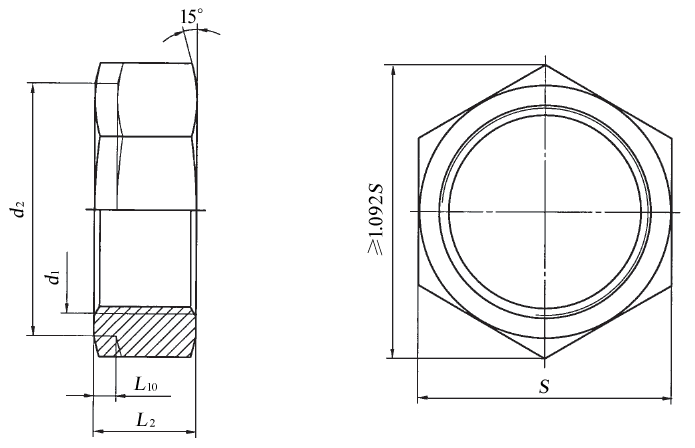

管接头用锁紧螺母尺寸(摘自GB/T 5649—2008) mm |
|||||
|
管接头用锁紧螺母 标记示例 螺纹规格为M20×1.5，表面镀锌处理的钢制管接头用锁紧螺母标记为： 螺母 GB/T 5649 M20×1.5 |
|||||
|
d1 |
d2 ±0.2 |
L10 ±0.1 |
L2 ±0.2 |
S |
|
|
L系列 |
S系列 |
||||
|
M10×1 |
13.8 |
1.5 |
6 |
7 |
14 |
|
M12×1.5 |
16.8 |
2 |
7.5 |
8.5 |
17 |
|
M14×1.5 |
18.8 |
2 |
7.5 |
8.5 |
19 |
|
M16×1.5 |
21.8 |
2 |
7.5 |
9 |
22 |
|
M18×1.5 |
23.8 |
2.5 |
7.5 |
10.5 |
24 |
|
M20×1.5 |
26.8 |
2.5 |
8 |
11 |
27 |
|
M22×1.5 |
26.8 |
2.5 |
8 |
11 |
27 |
|
M27×2 |
31.8 |
2.5 |
10 |
13.5 |
32 |
|
M33×2 |
40.8 |
3 |
10 |
13.5 |
41 |
|
M42×2 |
49.8 |
3 |
10 |
14 |
50 |
|
M48×2 |
54.8 |
3 |
10 |
15 |
55 |
