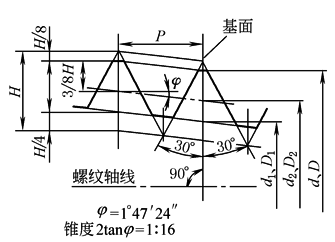

米制密封螺纹的基本尺寸(GB/T 1415—2008) | ||||||||
标记示例： 公称直径为12mm、螺距为1mm、标准型基准距离、右旋的圆锥螺纹：Mc12×1； 公称直径为20mm、螺距为1.5mm、短型基准距离、右旋的圆锥外螺纹：Mc20×1.5-S； 公称直径为42mm、螺距为2mm、短型基准距离、右旋的圆柱内螺纹：Mp42×2-S mm | ||||||||
公称 直径 D，d | 螺距 P | 基准平面内的直径① | 基准距离② | 最小有效螺纹长度② | ||||
大径 D，d | 中径 D2，d2 | 小径 D1，d1 | 标准型 L1 | 短型 L1短 | 标准型 L2 | 短型 L2短 | ||
8 | 1 | 8.000 | 7.350 | 6.917 | 5.500 | 2.500 | 8.000 | 5.500 |
10 | 1 | 10.000 | 9.350 | 8.917 | 5.500 | 2.500 | 8.000 | 5.500 |
12 | 1 | 12.000 | 11.350 | 10.917 | 5.500 | 2.500 | 8.000 | 5.500 |
14 | 1.5 | 14.000 | 13.026 | 12.376 | 7.500 | 3.500 | 11.000 | 8.500 |
16 | 1 | 16.000 | 15.350 | 14.917 | 5.500 | 2.500 | 8.000 | 5.500 |
1.5 | 16.000 | 15.026 | 14.376 | 7.500 | 3.500 | 11.000 | 8.500 | |
20 | 1.5 | 20.000 | 19.026 | 18.376 | 7.500 | 3.500 | 11.000 | 8.500 |
27 | 2 | 27.000 | 25.701 | 24.835 | 11.000 | 5.000 | 16.000 | 12.000 |
33 | 2 | 33.000 | 31.701 | 30.835 | 11.000 | 5.000 | 16.000 | 12.000 |
42 | 2 | 42.000 | 40.701 | 39.835 | 11.000 | 5.000 | 16.000 | 12.000 |
48 | 2 | 48.000 | 46.701 | 45.835 | 11.000 | 5.000 | 16.000 | 12.000 |
60 | 2 | 60.000 | 58.701 | 57.835 | 11.000 | 5.000 | 16.000 | 12.000 |
72 | 3 | 72.000 | 70.051 | 68.752 | 16.500 | 7.500 | 24.000 | 18.000 |
76 | 2 | 76.000 | 74.701 | 73.835 | 11.000 | 5.000 | 16.000 | 12.000 |
90 | 2 | 90.000 | 88.701 | 87.835 | 11.000 | 5.000 | 16.000 | 12.000 |
3 | 90.000 | 88.051 | 86.752 | 16.500 | 7.500 | 24.000 | 18.000 | |
115 | 2 | 115.000 | 113.701 | 112.835 | 11.000 | 5.000 | 16.000 | 12.000 |
3 | 115.000 | 113.051 | 111.752 | 16.500 | 7.500 | 24.000 | 18.000 | |
140 | 2 | 140.000 | 138.701 | 137.835 | 11.000 | 5.000 | 16.000 | 12.000 |
3 | 140.000 | 138.051 | 136.752 | 16.500 | 7.500 | 24.000 | 18.000 | |
170 | 3 | 170.000 | 168.051 | 166.752 | 16.500 | 7.500 | 24.000 | 18.000 |

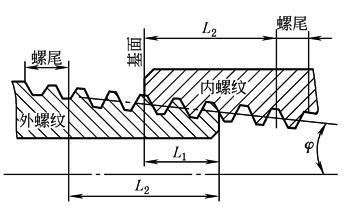

① 对圆锥螺纹，不同轴向位置平面内的螺纹直径数值是不同的。要注意各直径的轴向位置。 ② 基准距离有两种型式：标准型和短型。两种基准距离分别对应两种型式的最小有效螺纹长度。标准型基准距离L1和标准型最小有效螺纹长度L2适用于由圆锥内螺纹与圆锥外螺纹组成的“锥/锥”配合螺纹；短型基准距离L1短和短型最小有效螺纹长度L2短适用于由圆柱内螺纹与圆锥外螺纹组成的“柱/锥”配合螺纹。选择时要注意两种配合形式对应两组不同的基准距离和最小有效螺纹长度，避免选择错误。 ③测量中径锥角的测量跨度为L1。 注：圆柱内螺纹中径公差带为5H，其公差值应符合GB/T 197的规定。 | ||||||||
