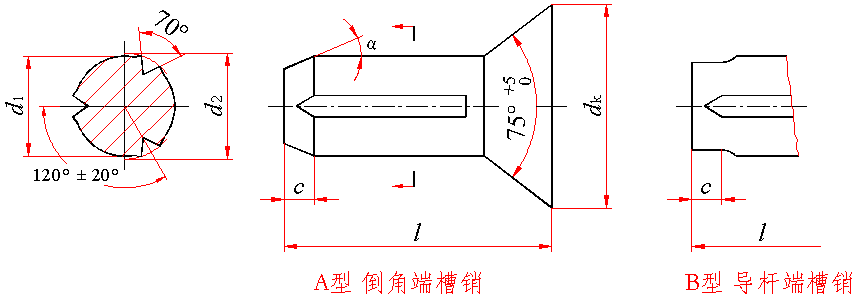

沉头槽销(GB/T 13829.9—2004)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

α＝15°～30°

标记示例：

公称直径 d₁＝6mm、公称长度 l＝30mm、材料为冷镦钢、硬度为125～245 HV30、不经表面处理的沉头槽销的标记：

销    GB/T 13829.9    6×30

d₁

公称

1.4

1.6

2

2.5

3

4

5

6

8

10

12

16

20

max

1.40

1.60

2.00

2.500

3.000

4.0

5.0

6.0

8.00

10.00

12.0

16.0

20.0

min

1.35

1.55

1.95

2.425

2.925

3.9

4.9

5.9

7.85

9.85

11.8

15.8

19.8

d_k

max

2.7

3.0

3.7

4.6

5.45

7.25

9.1

10.8

14.4

16.0

19.0

26.0

31.5

min

2.3

2.6

3.3

4.2

4.95

6.75

8.5

10.2

13.6

14.9

17.7

23.7

30.7

c

0.42

0.48

0.6

0.75

0.9

1.2

1.5

1.8

2.4

3.0

3.6

4.8

6

l 商品规格

3～6

3～8

4～10

4～12

4～16

6～20

8～25

8～30

10～40

12～40

16～40

20～40

25～40

l 公称系列

3，4，5，6，8，10，12，16，20，25，30，35，40

技 术 条 件 和 引 用 标 准

材  料

冷镦钢  硬度：125～245 HV30

其他材料由供需双方协议

槽

槽的形状由制造者任选

表面处理

不经处理；

氧化；

镀锌钝化按GB/T 5267.1；

磷化按GB/T 11376；

其他表面镀层由供需双方协议；

所有公差仅适用于涂、镀前的公差

表面缺陷

不允许有不规则或有害的缺陷

验收及包装

GB/T 90.1、GB/T 90.2

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

公称直径/mm

1.4

1.6

2

2.5

3

4

5

6

8

10

12

16

20

公称长度/mm

每1 000 件钢制品的质量  ≈

3

0.038

0.050

4

0.050

0.066

0.105

0.168

5

0.063

0.082

0.130

0.207

0.299

6

0.075

0.098

0.154

0.246

0.354

0.850

8

0.129

0.204

0.323

0.465

1.05

1.36

1.99

10

0.253

0.400

0.576

1.24

1.67

2.44

4.46

12

0.477

0.687

1.64

1.98

2.88

5.25

7.64

16

0.909

2.03

2.59

3.77

6.83

10.10

14.54

20

2.33

3.21

4.66

8.41

12.57

18.09

32.44

25

3.98

5.77

10.38

15.65

22.53

40.33

64.66

30

6.88

12.35

18.73

26.97

48.22

76.99

35

14.33

21.82

31.41

56.12

89.32

40

16.30

24.90

35.85

64.01

101.6
