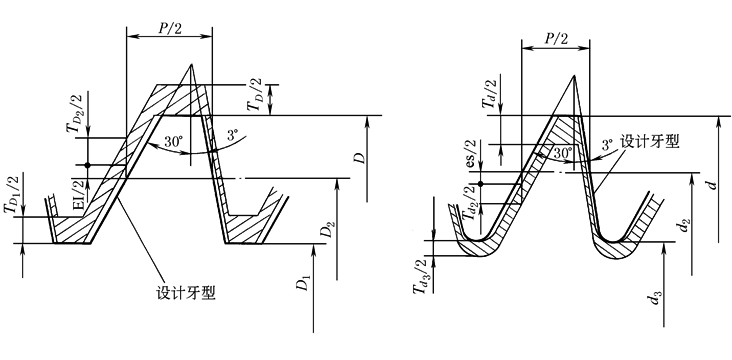

锯齿形螺纹中径的基本偏差(GB/T 13576.4—2008) |
||||||||||
|
内螺纹公差带 外螺纹公差带 |
||||||||||
|
D— 内螺纹大径； D2— 内螺纹中径； D1— 内螺纹小径； P— 螺距； |
TD— 内螺纹大径公差； TD2— 内螺纹中径公差； TD1— 内螺纹小径公差； EI— 下偏差 |
d— 外螺纹大径； d2— 外螺纹中径； d3— 外螺纹小径； P— 螺距； |
Td— 外螺纹大径公差； Td2— 外螺纹中径公差； Td3— 外螺纹小径公差； es— 上偏差 |
|||||||
|
μm |
||||||||||
|
螺距 P/mm |
内螺纹D2 |
外螺纹d2 |
螺距 P/mms |
内螺纹D2 |
外螺纹d2 |
|||||
|
H EI |
c es |
e es |
H EI |
c es |
e es |
|||||
|
2 |
0 |
-150 |
-71 |
16 |
0 |
-375 |
-190 |
|||
|
3 |
0 |
-170 |
-85 |
18 |
0 |
-400 |
-200 |
|||
|
4 |
0 |
-190 |
-95 |
20 |
0 |
-425 |
-212 |
|||
|
5 |
0 |
-212 |
-106 |
22 |
0 |
-450 |
-224 |
|||
|
6 |
0 |
-236 |
-118 |
24 |
0 |
-475 |
-236 |
|||
|
7 |
0 |
-250 |
-125 |
28 |
0 |
-500 |
-250 |
|||
|
8 |
0 |
-265 |
-132 |
32 |
0 |
-530 |
-265 |
|||
|
9 |
0 |
-280 |
-140 |
36 |
0 |
-560 |
-280 |
|||
|
10 |
0 |
-300 |
-150 |
40 |
0 |
-600 |
-300 |
|||
|
12 |
0 |
-335 |
-160 |
44 |
0 |
-630 |
-315 |
|||
|
14 |
0 |
-355 |
-180 |
|
|
|
|
|||
|
注：1．公差带位置由基本偏差确定，本标准规定外螺纹的上偏差 es 及下偏差 EI 为基本偏差。 2．内螺纹大径 D 和小径 D1 的公差带位置为 H，基本偏差为零；外螺纹大径 d 和小径 d3 的公差带位置为 h，其基本偏差为零。 3．内螺纹中径 D2 的公差带位置为 H，其基本偏差为正值；外螺纹中径 d2 的公差带位置为 c和e，其基本偏差为负值。 |
||||||||||
