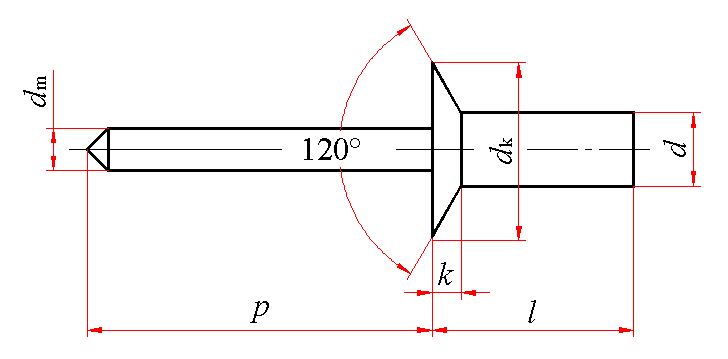

封闭型沉头抽芯铆钉11级(GB/T 12616.1—2004)　　　　　　　　　   　　　　　　　　　　　　　mm

标记示例：

公称直径d＝4mm、公称长度l＝12.5mm、钉体由铝合金(AlA)制造、钉芯由钢(St)制造、性能等级为11级的封闭型沉头抽芯铆钉的标记：

抽芯铆钉   GB/T 12616.1     4×12.5

钉体

d

公称

3.2

4

4.8

5

6.4

max

3.28

4.08

4.88

5.08

6.48

min

3.05

3.85

4.65

4.85

6.25

d_k

max

6.7

8.4

10.1

10.5

13.4

min

5.8

6.9

8.3

8.7

11.6

k

max

1.3

1.7

2

2.1

2.7

钉芯

d_m

max

1.85

2.35

2.77

2.8

3.75

P

min

25

27

l 商品规格范围

8～12.5

8～14.5

8.5～21

12.5～21

l 公称长度系列

8，8.5，9.5，11，12.5，13，14.5，15.5，16，18，21

机械性能等级与材料组合

性能

等级

钉   体   材   料

钉   芯   材   料

种  类

材料牌号

标准编号

种  类

材料牌号

标准编号

11

铝合金

5056

GB/T 3190

钢

10、15、35、45

GB/T 699

GB/T 3206

机    械    性    能　　　　    　　　　　　　　　　　　　　　　　　N

公称直径d

/mm

剪切载荷

min

拉力载荷

min

钉芯断裂载荷

max

3.2

1100

1450

3500

4

1600

2200

5000

4.8

2200

3100

7000

5

2420

3500

8000

6.4

3600

4900

10230
