无头铆钉（GB1016-86）

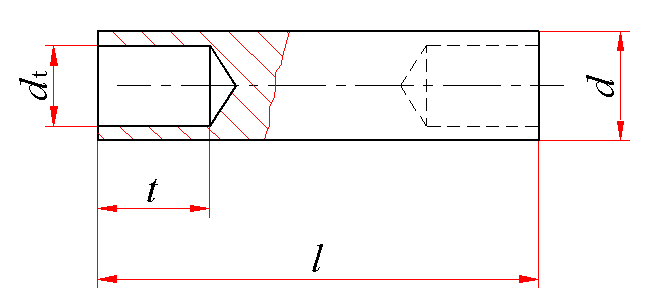

无头铆钉(GB/T 1016—1986) 　　　　　mm

标记示例: 公称直径d＝5mm、公称长度l＝30mm、材料为BL2、不经表面处理的无头铆钉的标记: 铆钉 GB/T 1016 5×30
d			d_t		t		l的范围
公称	max	min	max	min	max	min	l的范围
1.4	1.4	1.34	0.77	0.65	1.74	1.26	6～14
2	2	1.94	1.32	1.14	1.74	1.26	6～20
2.5	2.5	2.44	1.72	1.54	2.24	1.76	8～30
3	3	2.94	1.92	1.74	2.74	2.26	8～38
4	4	3.92	2.92	2.74	3.24	2.76	10～50
5	5	4.92	3.76	3.52	4.29	3.71	14～60
6	6	5.92	4.66	4.42	5.29	4.71	16～60
8	8	7.9	6.16	5.92	6.29	5.71	18～60
10	10	9.9	7.2	6.9	7.35	6.65	22～60

公称长度l的通用规格系列: 　　mm
公称	6	8	10	12	14	16	18	20	22	24	26	28	30
min	5.76	7.71	9.71	11.65	13.65	15.65	17.65	19.58	21.58	23.58	25.58	27.58	29.58
max	6.24	8.29	10.29	12.35	14.35	16.35	18.35	20.42	22.42	24.42	26.42	28.42	30.42
公称	32	35	38	40	42	45	48	50	52	55	58	60
min	31.5	34.5	37.5	39.5	41.5	44.5	47.5	49.5	51.4	54.4	57.4	59.4
max	32.5	35.5	38.5	40.5	42.5	45.5	48.5	50.5	52.6	55.6	58.6	60.6

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	1.4	2	2.5	3	4	5	6	8	10
公称长度/mm	每1000件钢制品的质量 ≈
6	0.06	0.12
8	0.09	0.17	0.25	0.35
10	0.11	0.22	0.32	0.46	0.68
12	0.14	0.27	0.40	0.57	0.88
14	0.16	0.32	0.48	0.68	1.08	1.49
16		0.37	0.55	0.79	1.27	1.80	2.22
18		0.42	0.63	0.90	1.47	2.10	2.67	4.18
20		0.47	0.71	1.01	1.66	2.41	3.11	4.97
22			0.78	1.12	1.86	2.72	3.55	5.75	8.93
24			0.86	1.23	2.06	3.02	3.99	6.53	10.15
26			0.94	1.34	2.25	3.33	4.43	7.32	11.38
28			1.01	1.45	2.45	3.64	4.87	8.10	12.60
30			1.09	1.56	2.64	3.94	5.31	8.89	13.83
32				1.67	2.84	4.25	5.75	9.67	15.05
35				1.84	3.13	4.71	6.42	10.85	16.89
38				2.00	3.43	5.17	7.08	12.02	18.73
40					3.62	5.47	7.52	12.81	19.95
42					3.82	5.78	7.96	13.59	21.18
45					4.11	6.24	8.62	14.77	23.02
48					4.41	6.70	9.28	15.94	24.86
50					4.60	7.01	9.72	16.73	26.08
52						7.31	10.16	17.51	27.31
55						7.77	10.83	18.69	29.14
58						8.23	11.49	19.86	30.98
60						8.54	11.93	20.65	32.21
