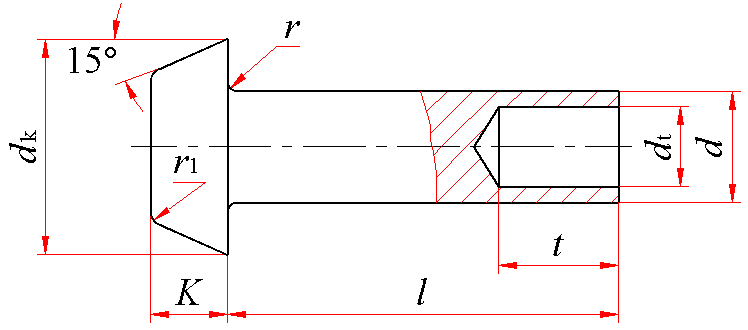

平锥头半空心铆钉(GB/T 1013—1986)                                                                                                                               　　　　　mm

标记示例:

公称直径d＝5mm、公称长度l＝30mm、材料为BL2、不经表面处理的平锥头半空心铆钉的标记:

铆钉  GB/T 1013  5×30

d

d_k

K

d_t

t

r

max

r₁

max

l的范围

黑色

有色

公称

max

min

max

min

max

min

max

min

max

min

max

min

1.4

1.46

1.34

2.7

2.3

0.9

0.7

0.77

0.65

0.77

0.65

1.64

1.16

0.1

0.7

3～8

(1.6)

1.66

1.54

3.2

2.8

0.9

0.7

0.87

0.75

0.87

0.75

1.84

1.36

0.1

0.7

3～10

2

2.06

1.94

3.84

3.36

1.2

0.8

1.12

0.94

1.12

0.94

2.24

1.76

0.1

0.7

4～14

2.5

2.56

2.44

4.74

4.26

1.5

1.1

1.62

1.44

1.62

1.44

2.74

2.26

0.1

0.7

5～16

3

3.06

2.94

5.64

5.16

1.7

1.3

2.12

1.94

2.12

1.94

3.24

2.76

0.1

0.7

6～18

(3.5)

3.58

3.42

6.59

6.01

2

1.6

2.32

2.14

2.32

2.14

3.79

3.21

0.3

1

8～20

4

4.08

3.92

7.49

6.91

2.2

1.8

2.62

2.44

2.52

2.34

4.29

3.71

0.3

1

8～24

5

5.08

4.92

9.29

8.71

2.7

2.3

3.66

3.42

3.46

3.22

5.29

4.71

0.3

1

10～40

6

6.08

5.92

11.15

10.45

3.2

2.8

4.66

4.42

4.16

3.92

6.29

5.71

0.3

1

12～40

8

8.1

7.9

14.75

14.05

4.24

3.76

6.16

5.92

4.66

4.42

8.35

7.65

0.3

1

14～50

10

10.1

9.9

18.35

17.65

5.24

4.76

7.7

7.4

7.7

7.4

10.35

9.65

0.3

1

18～50

注：① 尽可能不采用括号内的规格。

② d_t栏内“黑色”适用于由钢材制成的铆钉，“有色”适用于由铝或铜材制成的铆钉。

公称长度l的通用规格系列:                                                                                                  　　　mm　

公称

3

4

5

6

7

8

10

12

14

16

18

20

22

24

min

2.8

3.76

4.76

5.76

6.71

7.71

9.71

11.65

13.65

15.65

17.65

19.58

21.58

23.58

max

3.2

4.24

5.24

6.24

7.29

8.29

10.29

12.35

14.35

16.35

18.35

20.42

22.42

24.42

公称

26

28

30

32

34

36

38

40

42

44

46

48

50

min

25.58

27.58

29.58

31.5

33.5

35.5

37.5

39.5

41.5

43.5

45.5

47.5

49.5

max

26.42

28.42

30.42

32.5

34.5

36.5

38.5

40.5

42.5

44.5

46.5

48.5

50.5
