120°半沉头铆钉（GB1012-86）

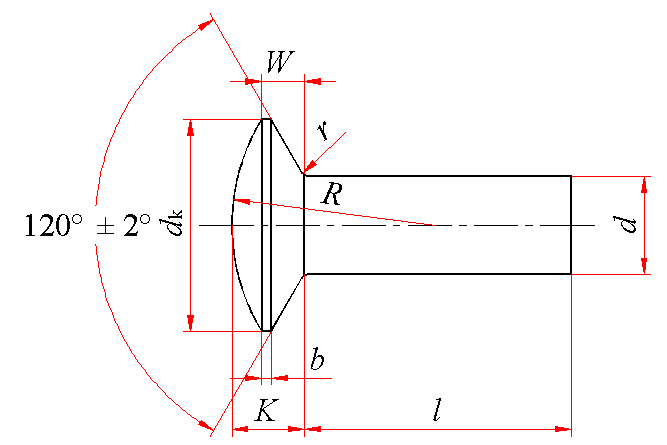

120°半沉头铆钉(GB/T 1012—1986) 　　　　　mm

标记示例：公称直径为d＝6mm、公称长度l＝30mm、材料为BL2、不经表面处理的120°半沉头铆钉的标记：铆钉 GB/T 1012 6×30
d			d_k		K ≈	W ≈	r max	b max	R ≈	l的范围
公称	max	min	max	min	K ≈	W ≈	r max	b max	R ≈	l的范围
3	3.06	2.94	6.28	5.92	1.8	1	0.1	0.2	6.5	5～24
(3.5)	3.58	3.42	7.08	6.72	1.9	1.1	0.3	0.4	7.5	6～28
4	4.08	3.92	7.98	7.62	2	1.2	0.3	0.4	11	6～32
5	5.08	4.92	9.68	9.32	2.2	1.4	0.3	0.4	15.7	8～40
6	6.08	5.92	11.72	11.28	2.5	1.7	0.3	0.4	19	10～40
注：尽可能不采用括号内的规格。

公称长度l的通用规格系列：　　mm
公称	5	6	7	8	9	10	11	12	13	14	15	16	17
min	4.76	5.76	6.71	7.71	8.71	9.71	10.65	11.65	12.65	13.65	14.65	15.65	16.65
max	5.24	6.24	7.29	8.29	9.29	10.29	11.35	12.35	13.35	14.35	15.35	16.35	17.35
公称	18	19	20	22	24	26	28	30	32	34	36	38	40
min	17.65	18.58	19.58	21.58	23.58	25.58	27.58	29.58	31.5	33.5	35.5	37.5	39.5
max	18.35	19.42	20.42	22.42	24.42	26.42	28.42	30.42	32.5	34.5	36.5	38.5	40.5

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	3	3.5	4	5	6
公称长度/mm	每1000件钢制品的质量 ≈
5	0.49
6	0.54	0.73	0.99
7	0.60	0.80	1.09
8	0.65	0.88	1.19	1.89
9	0.71	0.95	1.29	2.04
10	0.76	1.03	1.38	2.20	3.25
11	0.82	1.10	1.48	2.35	3.47
12	0.87	1.18	1.58	2.50	3.69
13	0.93	1.25	1.68	2.66	3.91
14	0.98	1.33	1.78	2.81	4.14
15	1.04	1.40	1.87	2.96	4.36
16	1.09	1.48	1.97	3.12	4.58
17	1.15	1.55	2.07	3.27	4.80
18	1.20	1.63	2.17	3.42	5.02
19	1.26	1.70	2.27	3.58	5.24
20	1.31	1.78	2.37	3.73	5.46
22	1.42	1.93	2.56	4.04	5.90
24	1.53	2.08	2.76	4.34	6.34
26		2.23	2.95	4.65	6.78
28		2.38	3.15	4.95	7.22
30			3.35	5.26	7.66
32			3.54	5.57	8.10
34				5.87	8.55
36				6.18	8.99
38				6.49	9.43
40				6.79	9.87
