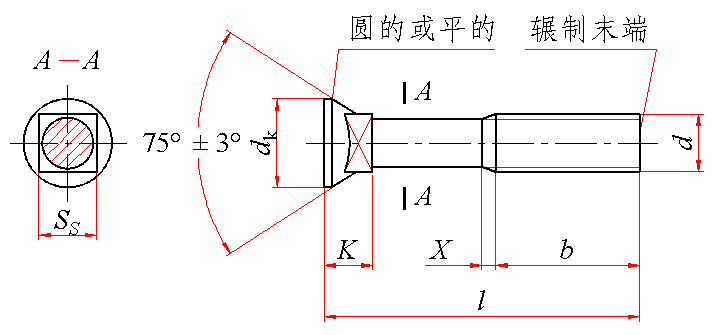

沉头方颈螺栓(GB/T 10—2013)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

螺纹末端按GB 2规定；无螺纹部分杆径约等于螺纹中径或螺纹大径

标记示例：

螺纹规格d＝M12、公称长度l＝80mm、性能等级4.8级、不经表面处理的沉头方颈螺栓的标记：

螺栓  GB/T 10  M12×80

螺纹规格

d

b

d_k

K

S_s

X

max

商品规格l

l≤125

125＜l≤200

max

min

max

min

max

min

M6

18

—

11.05

9.95

6.1

5.3

6.36

5.84

2.5

25～60

M8

22

28

14.55

13.45

7.25

6.35

8.36

7.8

3.2

25～80

M10

26

32

17.55

16.45

8.45

7.55

10.36

9.8

3.8

30～100

M12

30

36

21.65

20.35

11.05

9.95

12.43

11.76

4.3

30～120

M16

38

44

28.65

27.35

13.05

11.95

16.43

15.76

5

45～160

M20

46

52

36.80

35.2

15.05

13.95

20.52

19.72

6.3

55～200

技术条件

材料

螺纹公差

机械性能等级

产品等级

表面处理

钢

8g

3.6、4.6、4.8

C级

1．不经处理；2．氧化

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

25

30

35

40

45

50

(55)

60

(65)

70

80

min

23.95

28.95

33.75

38.75

43.75

48.75

53.5

58.5

63.5

68.5

78.5

max

26.05

31.05

36.25

41.25

46.25

51.25

56.5

61.5

66.5

71.5

81.5

公称

90

100

110

120

130

140

150

160

180

200

min

88.25

98.25

108.25

118.25

128

138

148

156

176

195.4

max

91.75

101.75

111.75

121.75

132

142

152

164

184

2046

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M6

M8

M10

M12

M16

M20

公称长度/mm

每1000件钢制品的质量≈

25

5.45

10.30

30

6.30

11.85

19.16

30.37

35

7.16

13.41

21.62

33.93

40

8.02

14.96

24.08

37.50

45

8.88

16.51

29.53

41.06

78.03

50

9.73

18.07

28.99

44.62

84.62

55

10.59

19.62

31.44

48.18

91.16

150.2

60

11.45

21.18

33.90

51.74

96.71

160.5

65

22.73

36.35

55.31

104.3

170.7

70

24.29

38.81

58.87

110.8

180.9

80

27.40

43.72

65.99

123.9

201.4

90

48.63

73.12

137.0

221.9

100

53.55

80.24

150.1

242.4

110

87.37

163.1

262.8

120

94.49

176.2

283.3

130

189.3

303.8

140

202.4

324.3

150

215.5

344.7

160

228.6

365.2

180

406.2

200

447.1
