推力调心滚子轴承 (GB/T 5859—1994)

推力调心滚子轴承 (GB/T 5859—2008)

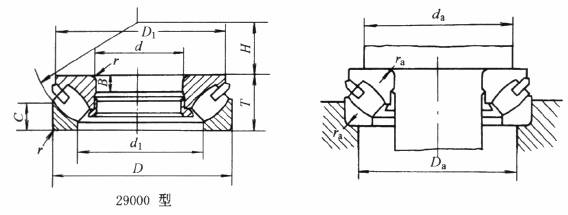

$说明: 说明: C:\Users\yky\Desktop\111\NEW07\7-2-84-01.files\image001.jpg$											轴向当量动载荷：当F_r≤0.55F_a时，P_a＝F_a+1.2F_r 轴向当量静载荷：当F_r≤0.55F_a时，P_0a＝F_a+2.7F_r 最小轴向载荷：式中 n—— 转速，r/min
应用能承受较大的单向载荷，能限制单向位移，可承受以轴向载荷为主的径向、轴向联合载荷
基本尺寸 /mm			基本额定载荷 /kN		最小载荷常数	极限转速 /r·min^-1	轴承代号	其他尺寸 /mm						安装尺寸 /mm
d	D	T	C_a	C_0a	A	油	29000 型	d₁ max	D₁ max	B min	C	H	r min	d_a min	D_a max	r_a max
380	520	85	1886	9107	7.536	670	29276	441	505	27	42.1	202	4	440	480	3
	600	132	3560	15005	24.68	450	29376	477	580	44	61.4	216	6	480	538	5
	670	175	5799	23345	55.3	380	29476	504	640	63	84.5	230	7.5	510	587	6

400	540	85	1906	9359	8.989	670	29280	460	526	27	42.2	212	4	460	500	3
	620	132	3690	15865	24.52	450	29380	494	596	44	64.7	225	6	500	557	5
	710	185	6073	24293	67.59	360	29480	534	680	67	86	236	7.5	540	622	6

420	580	95	2356	11571	12.6	600	29284	489	564	30	49.2	225	5	490	534	4
	650	140	3673	17692	30.7	430	29384	520	626	48	67.1	235	6	525	585	5
	730	185	6344	25562	70.27	340	29484	556	700	67	89	244	7.5	560	643	6

440	600	95	2466	12439	13.89	560	29288	508	585	30	49.3	235	5	510	554	4
	680	145	4434	19229	36.0	400	29388	548	655	49	70.8	245	6	548	614	5
	780	206	7271	28835	89.34	320	29488	588	745	74	97	260	9.5	595	684	8

460	620	95	2474	12643	15.32	530	29292	530	605	30	49.3	245	5	530	575	4
	710	150	4762	21051	44.6	360	29392	567	685	51	72	257	6	575	638	5
	800	206	7793	31810	99.15	300	29492	608	765	74	99.9	272	9.5	615	704	8

480	650	103	2694	13555	17.66	500	29296	556	635	33	49.4	259	5	555	603	4
	730	150	4967	22458	48.02	340	29396	590	705	51	74.4	270	6	593	660	5
	850	224	8525	34066	132.4	280	29496	638	810	81	102.8	280	9.5	645	744	8

500	670	103	2782	14281	18.48	480	292/500	574	654	33	50.5	268	5	575	622	4
	750	150	5002	22895	48.09	340	293/500	611	725	51	74.9	280	6	615	683	5
	870	224	8796	35832	146.9	260	294/500	661	830	81	102.8	290	9.5	670	765	8

530	710	109	3152	16392	24.2	430	292/530	612	692	35	54	288	5	611	661	4
	800	160	5721	26124	68.1	320	293/530	648	772	54	78.6	295	7.5	650	724	6
	920	236	10158	42513	179.2	240	294/530	700	880	87	113.2	309	9.5	700	810	8

560	750	115	3429	17939	30.09	430	292/560	644	732	37	57.7	302	5	645	697	4
	850	175	6630	31664	86.9	300	293/560	690	822	60	87.5	310	7.5	691	770	6
	980	250	11346	47887	238	220	294/560	740	940	92	120	328	12	750	860	10

600	800	122	3816	20181	37.04	400	292/600	688	780	39	59.4	321	5	690	744	4
	900	180	7189	35016	102.9	280	293/600	731	870	61	90	335	7.5	735	815	6
	1030	258	12144	52890	290	200	294/600	785	990	92	126	347	12	800	900	10

630	850	132	4582	24547	52.95	360	292/630	728	830	42	67.3	338	6	730	786	5
	950	190	7762	36393	122.2	260	293/630	767	920	65	93.9	345	9.5	780	857	8
	1090	280	13540	57622	343	180	294/630	830	1040	100	13	365	12	845	956	10

670	900	140	5005	26906	65.18	340	292/670	773	880	45	68.6	364	6	780	830	5
	1000	200	8737	43170	158.4	240	293/670	813	963	68	100	372	9.5	825	905	8
	1150	290	14531	61781	405	170	294/670	880	1105	106	138	387	15	900	1010	12

710	950	145	5395	29444	80.47	300	292/710	815	930	46	73.7	380	6	825	880	5
	1060	212	9542	45242	199.2	220	293/710	864	1028	72	101.8	394	9.5	875	960	8
	1220	308	16789	74880	554.7	160	294/710	925	1165	113	148.5	415	15	950	1070	12

750	1000	150	5787	31990	94.72	280	292/750	861	976	48	76.8	406	6	870	928	5
	1120	224	10605	51639	250.5	200	293/750	910	1086	76	108	415	9.5	925	1010	8
	1280	315	17827	79617	650.6	150	294/750	983	1220	116	152	436	15	1000	1125	12

800	1060	155	6359	35963	116.2	260	292/800	915	1035	50	79.2	426	7.5	925	985	6
	1180	230	11380	55789	295.8	190	293/800	965	1146	78	112	440	9.5	985	1065	8
	1360	335	19908	89611	831.6	140	294/800	1040	1310	120	161	462	15	1070	1195	12

850	1120	160	6887	39733	140.9	240	292/850	966	1095	51	82.9	453	7.5	980	1035	6
	1250	243	12597	62092	371.3	180	293/850	1024	1205	85	116.5	468	12	1040	1130	10
	1440	354	21435	96756	1026	130	294/850	1060	1372	126	168	494	15	1130	1265	12

900	1180	170	7409	42526	165.4	220	292/900	1023	1150	54	84.5	477	7.5	1035	1095	6
	1320	250	13494	67595	471	170	293/900	1086	1280	86	120	496	12	1110	1195	10
	1520	372					294/900	1168	1460	138	180	518	15

950	1250	180					292/950	1081	1220	58	90	507	7.5
	1400	272					293/950	1150	1360	93	132	525	12
	1600	390					294/950	1209	1470	153	191	546	15

1000	1320	190					292/1000	1139	1290	61	98	540	9.5
	1460	276					293/100	1192	1365	100	137	561	12

1060	1400	206					292/1060	1208	1370	66	108	566	9.5

1120	1460	206					292/1120	1272	1385	72	101	601	9.5

1180	1520	206					292/1180	1331	1450	83	101	625	9.5
