直流激励型磁力轴承的承载能力和刚度估算公式 |
||
|
轴承 类型 |

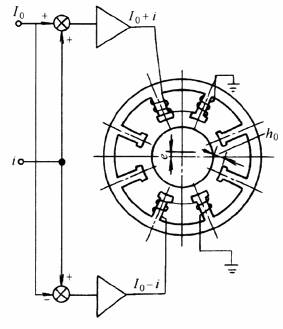

径 向 轴 承 |

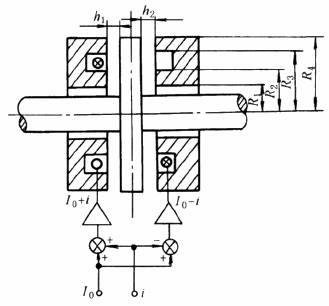

止 推 轴 承 |
|
示 意 图 |
|
|
|
荐 用 参 数 |
气隙磁通密度 Ba＝0.05～0.3T 铁心磁通密度 Be≤0.6BsT h0＝(0.25～0.5)×10-3m |
气隙最大磁通密度 Bam≤0.8BsT Bs 为饱和磁通密度，T；轴承间隙 h0＝(h1+h2)/2＝(0.25～0.5)×10-3m |
|
承 载 能 力 与 刚 度 |
|
|
|
功 耗 |
I0U |
I0U |
|
备 注 |
m—— 磁极数；N—— 线圈匝数；U—— 电压有效值(V)；I0—— 直流偏磁，A；Aa—— 磁路有效截面积，m2；e—— 位移，m；μ0—— 真空磁导率，H/m，μ0＝4π×10-7H/m；h0—— 转子处于中间位置时的间隙，m；Ks—— 位移刚度系数，N·m-1；Ksi—— 电流刚度系数，N·A-1；i—— 由于转子位移引起的控制电流，A |
|
