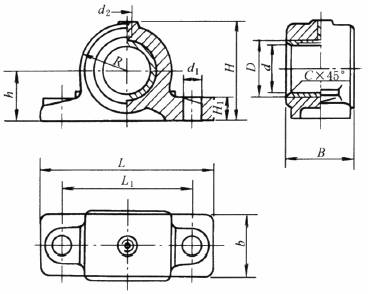

整体有衬正滑动轴承(JB/T 2560—2007) mm |
||||||||||||||
|
适于环境温度为-20～80℃的工作条件。 标记示例：d＝30mm的整体有衬正滑动轴承座：HZ030 轴承座 JB/T 2560-2007
|
||||||||||||||
|
型号 |
d (H8) |
D |
R |
B |
b |
L |
L1 |
H ≈ |
h (h12) |
H1 |
d1 |
d2 |
c |
重量 ≈/kg |
|
HZ020 |
20 |
28 |
26 |
30 |
25 |
105 |
80 |
50 |
30 |
14 |
12 |
M10×1 |
1.5 |
0.6 |
|
HZ025 |
25 |
32 |
30 |
40 |
35 |
125 |
95 |
60 |
35 |
16 |
14.5 |
0.9 |
||
|
HZ030 |
30 |
38 |
30 |
50 |
40 |
150 |
110 |
70 |
35 |
20 |
18.5 |
1.7 |
||
|
HZ035 |
35 |
45 |
38 |
55 |
45 |
160 |
120 |
84 |
42 |
20 |
18.5 |
2 |
1.9 |
|
|
HZ040 |
40 |
50 |
40 |
60 |
50 |
165 |
125 |
88 |
45 |
20 |
18.5 |
2.4 |
||
|
HZ045 |
45 |
55 |
45 |
70 |
60 |
185 |
140 |
90 |
50 |
25 |
24 |
3.6 |
||
|
HZ050 |
50 |
60 |
45 |
75 |
65 |
185 |
140 |
100 |
50 |
25 |
24 |
3.8 |
||
|
HZ060 |
60 |
70 |
55 |
80 |
70 |
225 |
170 |
120 |
60 |
30 |
28 |
M14×1.5 |
2.5 |
6.5 |
|
HZ070 |
70 |
85 |
65 |
100 |
80 |
245 |
190 |
140 |
70 |
30 |
28 |
9.0 |
||
|
HZ080 |
80 |
95 |
70 |
100 |
80 |
255 |
200 |
155 |
80 |
30 |
28 |
10.0 |
||
|
HZ090 |
90 |
105 |
75 |
120 |
90 |
285 |
220 |
165 |
85 |
40 |
35 |
3 |
13.2 |
|
|
HZ100 |
100 |
115 |
85 |
120 |
90 |
305 |
240 |
180 |
90 |
40 |
35 |
15.5 |
||
|
HZ110 |
110 |
125 |
90 |
140 |
100 |
315 |
250 |
190 |
95 |
40 |
35 |
21.0 |
||
|
HZ120 |
120 |
135 |
100 |
150 |
110 |
370 |
290 |
210 |
105 |
45 |
42 |
27.0 |
||
|
HZ140 |
140 |
160 |
115 |
170 |
130 |
400 |
320 |
240 |
120 |
45 |
42 |
38.0 |
||
|
注：1.轴承座壳体和轴套可单独订货，但在订货时必须说明。 3.技术条件应符合JB/T 2564的规定。 |
||||||||||||||
