先导压电比例换向阀 |
||||
|
表直动式换向阀中图为先导压电比例换向阀工作原理图，先导的压电比例换向阀把压电晶片作为先导级，通过设定值与实际值比较，内置的电子调节系统给出修正值，使先导腔的压力完成膜片的精确移动位置。输出口2的压力与电信号成比例线性。其主要技术参数见表1，外形与安装尺寸见表2 |
||||
|
表1 先导压电比例换向阀技术参数 |
||||
|
结构 |
三通比例压力调节阀，带PIEZO压电先导控制，有气动和电子反馈 |
空气流动方向 |
进气：1口到2口；出气：2口到3口 |
|
|
介质和环境温度 |
0~50℃ |
|||
|
对电源故障的反应 |
2口把气压降至0bar |
介质 |
过滤、干燥的压缩空气，润滑或未润滑 |
|
|
安装方式 |
法兰 |
过滤等级 |
30μm，建议5μm |
|
|
气口尺寸 |
NW2.5(不带底板)；G1/8(带底板) |
材料 |
外壳：阳极氧化铝，塑料 内部零件：铝、黄铜、塑料 密封圈：NBR |
|
|
安装位置 |
任意 |
|||
|
质量 |
0.160kg(不带底板)；0.215kg(带底板) |
|||
|
进气压力范围 |
1.5~10bar |
线性度 |
＜1% |
|
|
出气压力范围 |
0~8bar |
耗气量 |
≤0.6L/min |
|
|
额定流量 |
200L/min |
接口 |
3针M8或符合DIN43650-1C标准 |
|
|
最大流量 |
350L/min |
电磁兼容性(EMC) |
为了与规范相吻合，必须使用屏蔽的连接电缆 |
|
|
重复精度 |
＜0.5% |
输出电压 |
0~1.25V(2口最高电压为6.25V) |
|
|
迟滞 |
＜0.5% |
最大输出电流 |
1mA |
|
|
响应 |
＜0.5% |
输出电阻 |
100Ω |
|
|
电压控制型(型号：PRE-U)电子部分特性 |
||||
|
额定电压 |
24V DC±10% |
|||
|
额定功耗 |
0.4W |
|||
|
最大余纹波 |
10% |
|||
|
耗电量 |
15mA |
|||
|
输入设定值 |
0~10V 输入设定值0~8bar时，临界值对应关系：0bar→0V，8bar→8V 输入设定值0~2bar时，临界值对应关系：0bar→0V，2bar→10V 输入设定值0~0.2bar时，临界值对应关系：0bar→0V，0.2bar→10V |
|||
|
输入电阻 |
61.5kΩ |
|||
|
电流控制型(型号：PRE-1)电子部分特性 |
||||
|
供电 |
4mA |
|||
|
设定电流 |
4~20mA |
|||
|
进气口最大电压 |
12.5V 输入设定值0~8bar时，临界值对应关系：0bar→4mA，8bar→20mA 输入设定值0~2bar时，临界值对应关系：0bar→4mA，2bar→20mA 输入设定值0~0.2bar时，临界值对应关系：0bar→4mA，0.2bar→20mA |
|||
|
输入电阻 |
≤550Ω |
|||
|
切换时间 |
7ms |
|||
|
表2 PRE压电比例换向阀外形与安装尺寸 mm |
||||||||
|

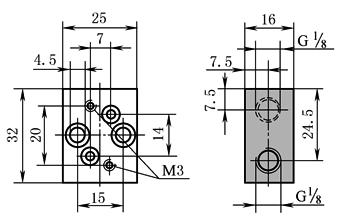

G1/8 单 个 底 板 |
|

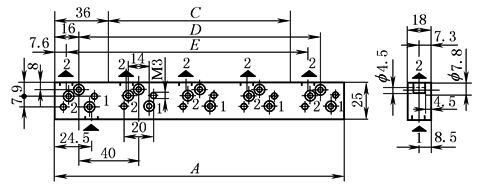

G1/8 多 底 板 |
|
|||||
|
阀的数量 |
A |
C |
D |
E |
质量/kg |
|||
|
2 |
72 |
0 |
40 |
40 |
0.07 |
|||
|
3 |
112 |
40 |
80 |
80 |
0.11 |
|||
|
4 |
152 |
80 |
120 |
120 |
0.15 |
|||
|
5 |
192 |
120 |
160 |
160 |
0.19 |
|||
|
6 |
232 |
160 |
200 |
200 |
0.23 |
|||
|

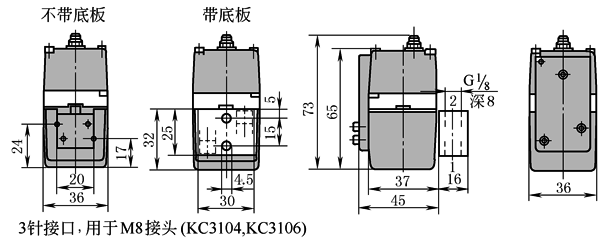

3 针 接 口 和 底 板 型 |
|
|||||||
|

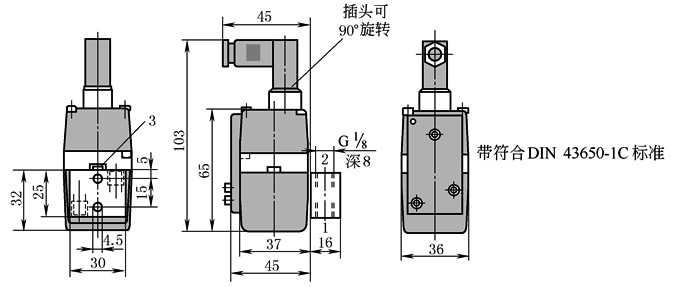

插 头 及 底 板 |
|
|||||||
