直动式换向阀

利用压电材料在电场作用下的变形，来实现气动阀阀口的开启和关闭，这样就可以做成微型直动式换向阀。如图所示的微型二位三通换向阀，1口为进气口，2口为输出气口，3口为排气口，阀中间的弯曲部件为压电材料组成的压电晶片。当没有外加电场作用时，阀的进气口关闭，输出气口2经排气口3通大气。当在压电阀片上外加控制电场后，压电阀片产生变形上翘，上翘的压电阀片关闭了排气口3，同时进气口1和输出气口2连通。这样就完全实现了传统二位三通电磁换向阀的功能

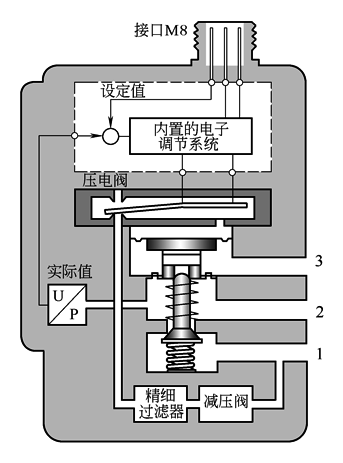

1—压缩空气气源；2—输出口；3—排气口
