非接触式真空吸盘的主要技术参数

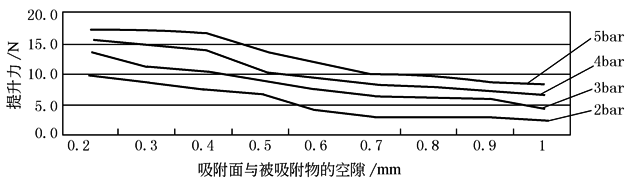

以小金井(KOGANEI公司)为例，列举其产品的技术条件、规格、参数、包括提升力等，见下表。妙德(CV convum)的非接触式真空吸盘的提升力与被附物的空隙见下图

型   号

NCT20

NCT30

NCT40

NCT60

使用流体

空气

配管连接口径

M5×0.8

使用压力范围/MPa

0.1~0.7

使用温度范围/℃

5~60(5~50)^①

提升力/N^②

0.9

1.3

2.0

6.0

消耗流量(ANR)/L·min^-1②

100

110

210

质量(附带压力传感器)/g

20(52)

30(61)

54(79)

124(146)

① 括号内表示带有压力传感器。

② f 20、f 30表示f 4×f 2.5气管1000mm，施加0.5MPa时；f 40、f 60表示f 6×f 4气管1000mm，施加0.5MPa时。

图
