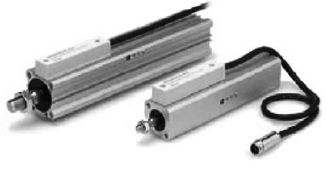

技术参数 |
||||||||||||||||||
|
SMC行程可读出气缸的派生型式有活塞杆可锁紧(带止动的行程可读出气缸CE2、分辨率为0.1mm/脉冲、精度为±0.2mm)，高精度型行程可读出气缸(CEP1，分辨率为0.01mm，精度为±0.02mm)及行程可读出高精度无杆气缸(ML2B、分辨率为0.1mm/脉冲，精度为±0.2mm) |
||||||||||||||||||
|
气缸动作中可测出行程 |
气 缸 规 格 |
缸径/mm |
12 |
20 |
32 |
40 |
50 |
63 |
||||||||||
|
使用流体 |
空气(不给油) |
|||||||||||||||||
|
动作方式 |
单杆双作用 |
|||||||||||||||||
|
最高使用压力/MPa |
1.0 |
|||||||||||||||||
|
最低使用压力/MPa |
0.07 |
0.05 |
||||||||||||||||
|
环境及流体温度/℃ |
0~60(未冻结) |
|||||||||||||||||
|
湿度/% |
25~85(未结露) |
|||||||||||||||||
|
使用活塞速度/mm·s-1 |
70~500 |
|||||||||||||||||
|
缓冲 |
无 |
气缓冲 |
||||||||||||||||
|
行程长度允差/mm |
+1.0 0 |
+1.8 0 |
||||||||||||||||
|
杆不回转精度 |
±2° |
±1° |
±0.8° |
|||||||||||||||
|
传感器规格 |
使用电缆 |
f 7，6芯双股扭绞屏蔽线(耐油、耐热、难燃电缆) |
||||||||||||||||
|
最大传送距离 |
23m(使用该公司电缆及计数器时) |
|||||||||||||||||
|
位置检出方式 |
磁性刻度杆(不回转)、检测头(增量型) |
|||||||||||||||||
|
耐磁场 |
14.5mT |
|||||||||||||||||
|
电源 |
10.8~26.4VDC(电源波动小于1%) |
|||||||||||||||||
|
消耗电流 |
40mA |
|||||||||||||||||
|
分辨率 |
0.1mm/脉冲 |
|||||||||||||||||
|
精度 |
±0.2mm(20℃时)(含计数器的数字显示误差) |
|||||||||||||||||
|
输出信号 |
A相/B相相位差输出 |
|||||||||||||||||
|
输出型式 |
集电极开路(24VDC，40mA) |
|||||||||||||||||
|
绝缘阻抗 |
500VDC，50MΩ以上 |
|||||||||||||||||
|
耐振动 |
33.3Hz，6.8G；X、Y方向各2h，Z方向4h |
|||||||||||||||||
|
耐冲击 |
30G，X、Y、Z方向各3次 |
|||||||||||||||||
|
防护等级 |
IP65(插头部除外) |
|||||||||||||||||
|
延长电缆(可选) |
5m，10m，15m，20m |
|||||||||||||||||
|
行程/磁性开关型号 |
f 7，6芯双股扭绞屏蔽线(耐油、耐热、难燃电缆) |
|||||||||||||||||
|
行程/磁性开关型号 |
缸径/mm |
标准行程 /mm |
可制作行程 /mm |
磁性开关 |
||||||||||||||
|
型号 |
安装件 |
|||||||||||||||||
|
12 |
25，50，75，100，125，150 |
25~150 |
— |
A72(H) A73(H) A76H F7NV F7BV F79 J79 F79W |
BQ-1 |
|||||||||||||
|
20 |
25，50，75，100，125，150，175，200 |
25~300 |
||||||||||||||||
|
32 |
50，75，100，125，150，200，250，300 |
25~400 |
A93(V) A96(V) M9N(V) M9B(V) M9P(V)① |
BQ-2 |
||||||||||||||
|
40 |
100，125，150，175，200，250，300，400，500 |
25~600 |
||||||||||||||||
|
50 63 |
200，300，500 |
25~600 |
||||||||||||||||
|
安装件型号 |
缸径/mm |
脚座型 |
法兰型 |
双耳环型 |
||||||||||||||
|
12 |
CQ-L012 |
CQ-F012 |
CQ-D012 |
|||||||||||||||
|
20 |
CQ-L020 |
CQ-F020 |
CQ-D020 |
|||||||||||||||
|
32 |
CQ-L032 |
CQ-F032 |
CQ-D032 |
|||||||||||||||
|
40 |
CQ-L040 |
CQ-F040 |
CQ-D040 |
|||||||||||||||
|
50 |
CQ-L050 |
CQ-F050 |
CQ-D050 |
|||||||||||||||
|
63 |
CQ-L063 |
CQ-F063 |
CQ-D063 |
|||||||||||||||
|
① 此栏内是直接安装的磁性开关，不用安装件。 |
||||||||||||||||||
|

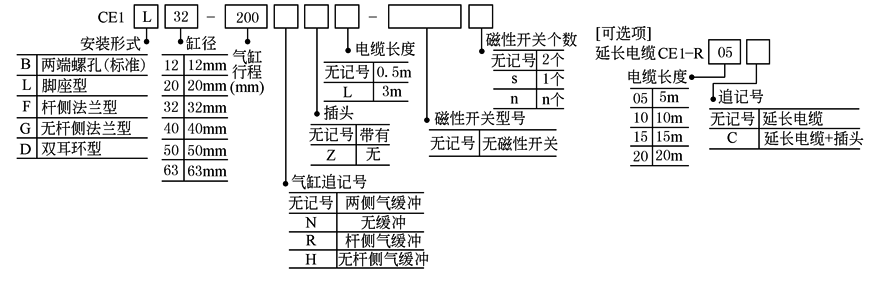

型号意义：
|
||||||||||||||||||
