ONE型模块化气源装置的结构维护

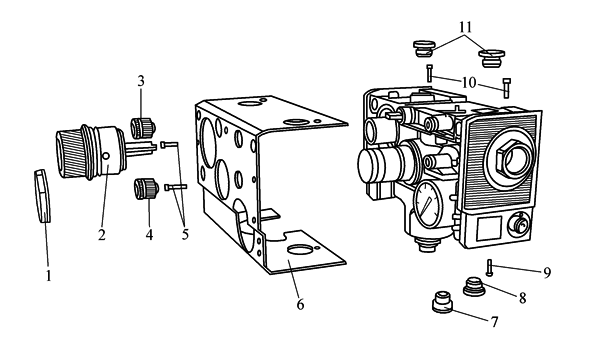

下图为ONE型模块化气源装置的内部结构，更换压力表、先导减压阀、电磁阀、压力开关第一步需要拆卸外壳罩盖(H)，进一步操作可查阅MetalWork公司样本。ONE型模块化气源装置定期维修的是滤芯，滤芯的更换不需拆卸外壳罩盖(H)，进一步操作如下

① 拆除减压阀上的圆形螺母1

② 拆除过滤器滤芯罩盖2

③ 往外拔出软启动阀的调节旋钮3以及压力开关的调节旋钮4，请注意不要损坏或遗失压力开关里的弹簧，拉拔时用一只手按住壳体，然后用力提拉调节旋钮即可拔出

④ 拆除排气口上的消声器7

⑤ 拆除¼螺纹接口上的A7堵头8，或连接在这些接口上的其他设备

⑥ 拆除外壳罩盖三个面上用于固定的2+2+2个螺母9

⑦ 从ONE的前方往外拉取即可拆除整个外壳罩盖6

⑧ 按照上面的步骤的相反顺序重新装回外壳罩盖
