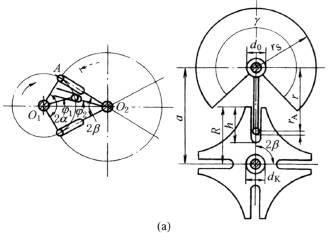

槽轮机构的几何尺寸和主要运动参数的计算(均布径向槽) |
||
|
|
||
|
项 目 |
外接槽轮机构 |
内接槽轮机构 |
|
槽数 z |
3≤z≤18,z 多时机构尺寸大,z 少时动力性能不好,按工作要求全面考虑 |
|
|
槽间角2β |
2β=360°/z,β=180°/z |
|
|
槽轮每次转位时曲柄的转角2α |
|
|
|
中心距 a |
由结构条件选定 |
|
|
曲柄相对长度 λ |
|
|
|
槽轮相对半径 ζ |
|
|
|
锁止凸弧张角 γ |
γ=360°-2α |
|
|
圆销半径 rA |
按结构条件选定,使rA≥0.175pmaxEd/b 式中 pmax、b和Ed—— 分别为销与槽面间的正压力、接触宽度和综合弹性模量 σHP—— 销或槽面材料的许用接触应力 |
|
|
相对槽深 |
|
|
|
槽轮轮毂相对直径
|
|
按结构条件选定,不受几何条件限制
|
|
曲柄轴轮毂相对直径
|
|
|
|
锁止凸弧半径 rs |
rs<r-rA |
rs>r+rA |
|
圆销个数 j |
j 个圆销沿同一圆周均布时: j≤2z/(z-2) |
j=1 |
|
槽轮每次转位时间td与停歇时间tj之比k |
j 个圆销沿同一圆周均布时:
|
|
|
运动系数 τ |
j 个圆销沿同一圆周均布时:
|
|
|
曲柄角位移与角速度φ1、ω1 |
φ1由中心线O1O2度量,φ1=ω1t, 式中 t1—— 由工作条件所决定的槽轮停歇时间,s;“-”号用于内接槽轮机构 |
|
|
槽轮角位移 φ2 |
0<φ1<α |
0<φ1<α |
|
槽轮角速度 ω2 |
|
|
|
槽轮角加速度 ε2 |
|
|
|
槽轮角加速度为最大值ε2max时,曲柄的位置角 |
|
|
|
ω2max出现时,曲柄的 位置角 |
|
|
