数字量传感器、模拟量传感器

数字量传感器

数字量传感器产生二进制信号，如101010…，即“开”和“关”两个状态。当物理变量达到某一个特定值时，就从一个状态切换成另一个状态。通常这个特定值是可以设置的

在很多情况下，当一个物体从远处接近传感器的切换点和远离传感器时切换点是不同的，这两个临界切换点的差异就被称为“迟滞”。迟滞现象在很多应用场合也是很受欢迎的。如它在关闭控制的时候能降低切换频率，改善系统的稳定性

模

拟

量

传

感

器

工

作

原

理

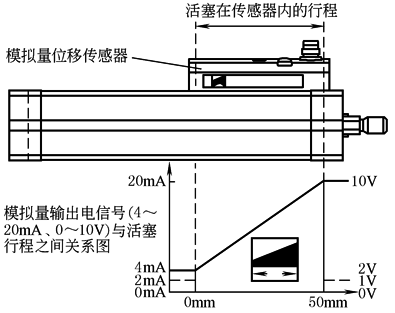

模拟量传感器能产生一个随物理值变化而不断变化的电子信号，形成连续状态，这种变化不一定呈直线型，但它可显示物理量值的实际大小(即数值)。常用模拟量电信号为0~10V或4~20mA，模拟量输出电信号与活塞行程之间的关系如图所示，尽管在信号处理成本方面，模拟量比数字量的成本要高，但它能提供更多的信息

应

用

实

例

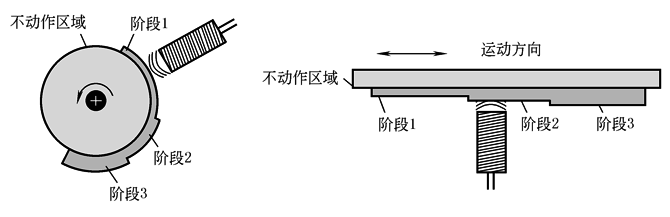

1.一个模拟量传感器可探测不动作区域与动作区域，并可区别旋转圆周面或直平面三个不同阶段的动作区域

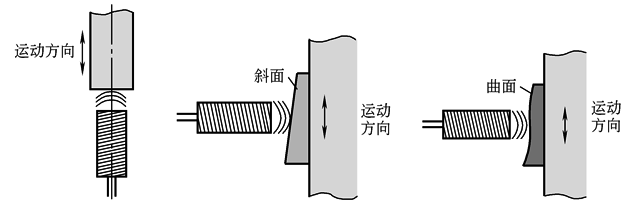

2.一个模拟量传感器可探测一工件接近的距离值或运动工件形状是斜面还是一个曲面

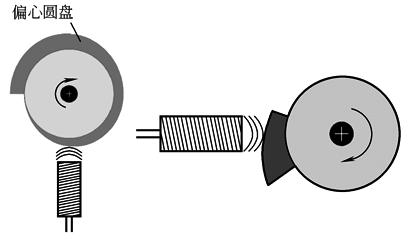

3.一个模拟量传感器安装在一个旋转运动工件外侧，可探测一个完整或不完整工件的旋转运动

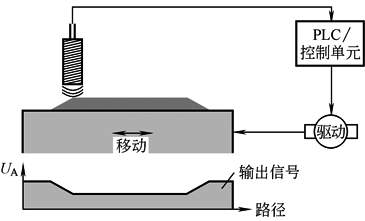

4.一个模拟量传感器可进行转换控制，将一个模拟量传感器探测的工件外形信号传输给可编程控制器，由可编程控制器的输出控制驱动器(按模拟量信号修正其移动路径)，以获得一个等距离的相对运动，如对汽车外壳喷漆等

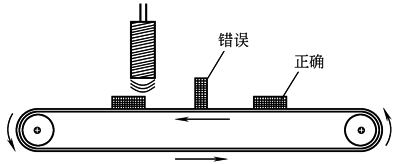

5.一个模拟量传感器可探测流水线上工件是否合格

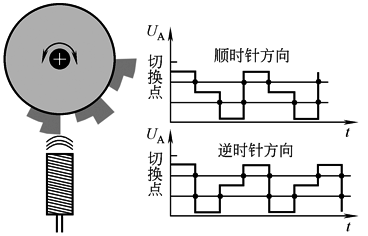

6.一个模拟量传感器可探测某工件的旋转，是按顺时针方向旋转还是逆时针方向旋转

7.一个模拟量传感器可探测旋转主轴的偏心

8.用两个模拟量传感器可探测运动主轴的振动工况
