开环控制与闭环控制

开环控制回路

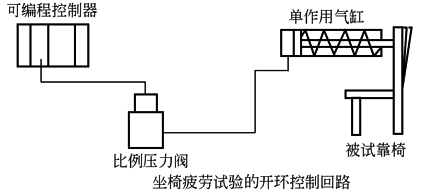

开环控制的输出量与输入量之间不进行比较，如图所示(对坐椅进行疲劳试验的开环控制)。当比例压力阀接受到一个正弦交变的电子信号(0~10V或4~20mA的电信号)，它的输出压力也将跟随一个正弦交变波动压力。它的波动压力通过单作用气缸作用在坐椅靠背上，以测试它的寿命情况

闭环控制回路

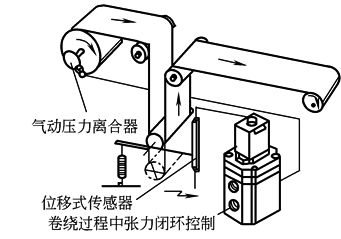

闭环控制的输出量不断地被检测，并与输入量进行比较，从而得到差值信号，进行调整控制，并不断逐步消除差值，或使差值信号减至最小，因此闭环控制也称为反馈控制，如图所示。这是对纸张、塑料薄膜或纺织品的卷绕过程中张力闭环控制。比例压力阀的输出力作用在输出辊筒轴上的一气动压力离合器，以控制输出辊筒的转速。而比例压力阀的电信号来自于中间张力辊筒的位移传感器的电信号。张力辊筒拉得越紧(即辊筒在上限位置)，位移传感器的电信号越小。比例压力阀的输出压力越低，作用在输出辊筒轴上的压力离合力也越小，输出辊筒转速加大。反之，输出辊筒转速减慢，以达到纸张塑料薄膜或布料的张力控制
