CPV阀岛简介 |
|||
|
CPV阀岛是一个结构紧凑的阀岛(C表示Compact，P表示Performance，V表示ValveTerminal)。所有的阀都是以阀片的形式组合在一起，结构极其紧凑，也大大降低了阀的自重。阀片有两种功能(如2个两位三通阀)。CPV有三种规格(CPV10：阀宽100mm，流量400L/min；CPV14：阀宽14mm，流量800L/min；CPV18：阀宽18mm，流量1600L/min)。CPV阀岛有多种电连接技术。如单个线圈接口(独立插座)、多针接口(省配线)、现场总线、带AS-i接口。CPV阀岛最多可扩8片阀，16个线圈。CPV阀岛总线连接方式分直接连接方式和分散安装系统(EX500系列系统)。对于分散安装系统(EX500系列系统)，最多可有4条分支，与现场总线节点连接(见表阀岛的分类图f)。为了确保每条分支通过连接后电缆通信总长不超过10m。该节点可置于各分散现场驱动器(或阀岛、传感器)中央位置。所有的阀片都配备有本地诊断状态LED，通过现场总线可实现对每条CP分支的诊断。此类安装系统适合于分散的现场区域，而每一个现场区域又相对集中了许多需控制的驱动器或传感信号 |
|||
|
表1 CPV10阀岛 |
|||
|
外 形 图 |
|
代码 |
阀功能 |
|
M |
二位五通阀，单电控 |
||
|
F |
二位五通阀，单电控，快速切换 |
||
|
J |
二位五通阀，双电控 |
||
|
N |
2个二位三通阀，常开 |
||
|
C |
2个二位三通阀，常闭 |
||
|
H |
2个二位三通阀，1个常开，1个常闭 |
||
|
G |
三位五通阀，中封式 |
||
|
D |
2个二位二通阀，常闭 |
||
|
I |
2个二位二通阀，1个常开，1个常闭 |
||
|
主 要 技 术 参 数 |
阀 功 能 参 数 |
阀功能 |
二位五通阀 |
二个二位三通 阀原始位置 |
三位五通 阀中位 |
2个二位两通 阀原始位置 |
真空发生器 |
|||||||||||
|
单电 控 |
快速 切换 |
双电 控 |
常开 |
常闭 |
1×常开 1×常闭 |
常闭 |
常闭 |
1×常开 1×常闭 |
|
带喷射 脉冲 |
||||||||
|
阀功能订货代码 |
M |
F |
J |
N |
C |
H |
G |
D |
I |
A |
E |
|||||||
|
结构特点 |
电磁驱动活塞式滑阀 |
|||||||||||||||||
|
宽度/mm |
10 |
|||||||||||||||||
|
公称通径/mm |
4 |
|||||||||||||||||
|
润滑 |
润滑可延长使用寿命，不含PWIS(不含油漆润湿缺陷物质) |
|||||||||||||||||
|
安装方式 |
通过气路板安装 |
|||||||||||||||||
|
墙式安装 |
||||||||||||||||||
|
H型导轨安装 |
||||||||||||||||||
|
安装位置 |
任意位置 |
|||||||||||||||||
|
手控装置 |
按钮式、锁定式或加盖式 |
|||||||||||||||||
|
额定流量(不带接头)/L·min-1 |
400 |
|||||||||||||||||
|
气动连接(括号内的连接尺寸用于气路板) |
||||||||||||||||||
|
气动连接 |
通过端板 |
|||||||||||||||||
|
进气口1/11 |
G1/8 |
|||||||||||||||||
|
排气口3/5 |
G3/8(G¼) |
|||||||||||||||||
|
工作气口2/4 |
M7 |
|||||||||||||||||
|
先导气口12/14 |
M5(M7) |
|||||||||||||||||
|
先导排气口82/84 |
M5(M7) |
|||||||||||||||||
|
工 作 压 力 /bar |
阀功能订货代码 |
M |
F |
J |
N |
C |
H |
G |
D |
I |
A |
E |
||||||
|
不带先导进气 |
3~8 |
|||||||||||||||||
|
带先导进气p1＝p11 |
-0.9~+10 |
|||||||||||||||||
|
先导压力p12＝p14 |
3~8 |
|||||||||||||||||
|
响 应 时 间 /ms |
阀功能订货代码 |
M |
F |
J |
N |
C |
H |
G |
D |
I |
A |
E |
||||||
|
响应时间 |
开启 |
17 |
13 |
— |
17 |
17 |
17 |
20 |
15 |
15 |
— |
15 |
||||||
|
关闭 |
27 |
17 |
— |
25 |
25 |
25 |
30 |
17 |
17 |
— |
17 |
|||||||
|
切换 |
— |
— |
10 |
— |
— |
— |
— |
— |
— |
— |
|
|||||||
|
工 作 和 环 境 条 件 |
阀功能订货代码 |
M |
F |
J |
N |
C |
H |
G |
D |
I |
A |
E |
||||||
|
工作介质 |
过滤压缩空气，润滑或未润滑，惰性气体 |
|||||||||||||||||
|
过滤等级/μm |
40 |
|||||||||||||||||
|
环境温度/℃ |
-5~+50(真空发生器：0~+50) |
|||||||||||||||||
|
介质温度/℃ |
-5~+50(真空发生器：0~+50) |
|||||||||||||||||
|
耐腐蚀等级CRC① |
2②(真空发生器) |
|||||||||||||||||
|
①耐腐蚀等级1，符合Festo 940070标准 元件只需具备耐腐蚀能力，运输和贮存防护，这些元件无基本涂层要求，警如，内部元件或位于盖子下面的元件 ②耐腐蚀等级2，符合Festo 940070标准 元件必须具备一定的耐腐蚀能力，外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触 |
||||||||||||||||||
|
主 要 技 术 参 数 |
电 参 数 |
带CP接头的CP阀岛的电磁兼容性 |
抗干扰等级符合EN 61000-6-4标准，“工业领域的抗干扰” |
|||||||||||||||
|
干扰辐射等级①符合EN 61000-6-2标准，“工业领域的干扰辐射” |
||||||||||||||||||
|
触电防护等级(有直接接触和间接接触的防护措施，符合EN 60204-1/IEC204标准) |
由PELV供电单元提供 |
|||||||||||||||||
|
防爆等级 |
符合EU Directive94/9/EU标准，113G/D EEx nAllT5-5°C＜Ta＜+50℃ T80℃ IP65 |
|||||||||||||||||
|
符合UL429，CSA22.2No.139标准 |
||||||||||||||||||
|
CE标志 |
符合EU Directive 89/336/EU标准 |
|||||||||||||||||
|
工作电压 |
24VDC(+10%~15%) |
|||||||||||||||||
|
边沿陡度(仅对于IC和MP) |
＞0.4V/ms到达大电流相的最短电压上升时间 |
|||||||||||||||||
|
残波幅值/Vpp |
4 |
|||||||||||||||||
|
功耗/W |
0.6(21V时0.45)；(CPV10-M11H…0.65) |
|||||||||||||||||
|
通电持续率 带辅助先导气p1＝p11 |
100% -0.9~+10 |
|||||||||||||||||
|
防护等级，符合EN 60529标准 |
IP65(在装配完成状态下，适用于所有信号输入类型) |
|||||||||||||||||
|
相对空气湿度 |
95%非冷凝水 |
|||||||||||||||||
|
抗振强度 |
符合DIN/IEC68/EN60068标准，第2~6部分 |
|||||||||||||||||
|
防振 |
符合DIN/IEC68/EN60068标准，第2~27部分 |
|||||||||||||||||
|
持续防振 |
符合DIN/IEC68/EN60068标准，第2~29部分 |
|||||||||||||||||
|
① 最大的信号线长度是30m |
||||||||||||||||||
|
继 电 器 板 |
工作电压 |
20.4~26.4V DC |
||||||||||||||||
|
功耗 |
1.2W |
|||||||||||||||||
|
继电器的数日 |
2个，带电绝缘输出 |
|||||||||||||||||
|
负载电流回路 |
每个为1A/24VDC+10% |
|||||||||||||||||
|
继电器响应时间 |
开启 |
5ms |
||||||||||||||||
|
关闭 |
2ms |
|||||||||||||||||
|

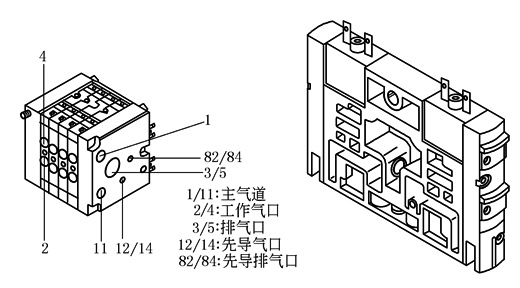

CPV 阀 岛 的 压 力 分 区 |
借 隔 离 板 进 行 压 力 分 区 |

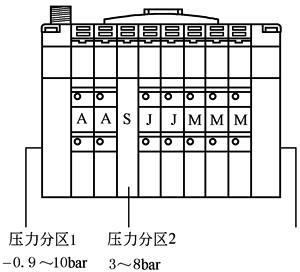

通过隔离板可将CPV划分成2至4个压力分区。 实例：压力分区
|
气口1和11不同的压力在每个阀上产生两个压力等级。例如，为了节约能量，利用较高的压力来使气缸驱动器前进，而较小的压力则使气缸驱动器后退。隔离板S可切断排气通道3/5以及进气通道1和11。隔离板T用来隔离供气通道1和11，使得压缩空气从阀片的左侧供给或从阀片的右侧供给。规格10、规格14、规格18的CPV阀岛的内先导及外先导分区导通或隔断状况见下表2 CPV阀岛的一个显著特点是它的两个端板能对阀片进行供气和排气，见左图。大通道的截面积保证了大流量，即便多个阀同时切换。端板上安装了大面积消声器，内/外先导气源压缩空气从两个独立通道(进气口1/11)对每个阀进行供给。阀通过大截面的集成排气通道(排气口3/5)进行排气。这种结构使得它具有独一无二的功能性和灵活性。通过终端或真空装置的组合来实现多个压力分区是最简单的方法。阀岛可从左端板或右端板供给，或左右端板同时供给。除了下面列出的组合，也可以根据需要进行其他端板组合 |
|
端
板 |
|

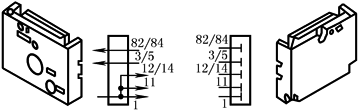

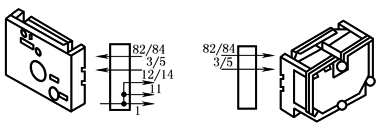

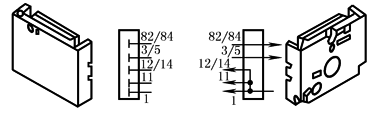

先导气源分为内先导气源和外光导气源 内先导气源：如果气接口1的气源压力为3~8bar，选用内先导气源。内先导气源从右端板进行分支。先导气口12/14不用。外先导气源：如果气接口1的气源压力为3bar或8bar，选用外先导气源。在这种情况下，先导气口12/14的压力为3~8bar。如果需要通过压力开关阀在系统中实现缓慢增压，那么就需使用外先导供气，这样可使接通时控制压力就已达到一个很高的值 左图为一个带外先导气源的左端板。排气口3/5和82/84可以连接螺纹接头或消声器。对于内先导气源输入时，端板上没有接口12/14和11，接口12/14在内部与接口1连通。而接口82/84总是存在的，且需与消声器相连 |
|

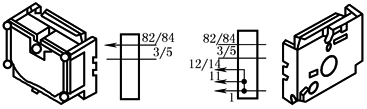

表2规格10、14及18的CPV阀岛的许用端板组合 |
|||||
|
许 用 的 端 板 组 合 |
|||||
|
代码 |
先导供气类型及图形符号 |
规 格 |
注 意 事 项 |
||
|
10 |
14 |
18 |
|||
|

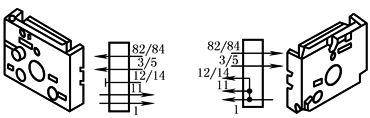

U |
内先导
|
√ |
√ |
√ |
(1)仅右端板供气 (2)不允许压力分区 (3)不适用于真空状态 |
|
V |
内先导
|
√ |
√ |
√ |
(1)仅左端板供气 (2)不允许压力分区 (3)不适用于真空状态 |
|

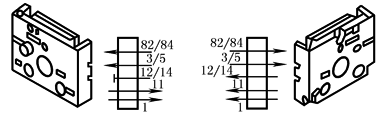

Y |
内先导
|
√ |
√ |
√ |
(1)左右端板同时供气 (2)最多可有3个压力分区 (3)隔离板左侧的阀适用于真空状态 |
|
W |
外先导
|
√ |
√ |
√ |
(1)仅右端板供气 (2)不允许压力分区 (3)适用于真空状态 |
|
X |
外先导
|
√ |
√ |
√ |
(1)仅左端板供气 (2)不允许压力分区 (3)适用于真空状态 |
|

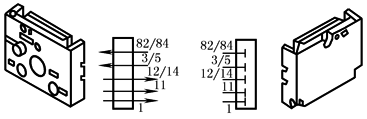

Z |
外先导
|
√ |
√ |
√ |
(1)左右端板同时供气 (2)最多可有4个压力分区 (3)适用于真空状态 |
|

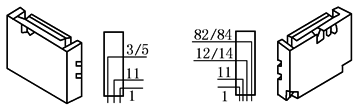

T |
隔离板(用于形成压力分区)： 供气通道］被隔离
|
√ |
√ |
√ |
隔离板(代码T)用来分隔进气口(］和］］)通道，提供两个压力分区 (1)不能用在第一个或最后一个阀位上 (2)不能与供气A、B、C、D、U、V、W、X一起使用 |
|
隔 离 板 |
|||||
|
代码 |
先导供气类型及图形符号 |
规 格 |
注意事项 |
||
|
10 |
14 |
18 |
|||
|

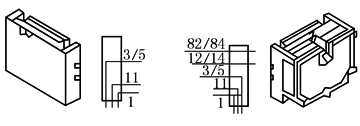

S |
隔离板(用于形成压力分压) 供气通道］和排气通道3/5被隔离
|
√ |
√ |
√ |
隔离板(代码S)可切断排气通道3/5以及进气通道］和］］当有一个压力分区为真空时，必须使用这种隔离板，以免影响真空或防止相邻阀上产生背压 (1)不能用在第一个或最后一个阀位上 (2)不能与供气A、B、C、D、U、V、W、X一起使用(单边供气) |
|
L |
空位(备用位置)
|
√ |
√ |
√ |
盖板(代码L)用于密封保留位置，便于以后安装阀片 |
|
R |
继电器板(2个常开触点)
|
√ |
√ |
— |
继电器板(代码R)，带常开触点，也可用来代替阀，每个继电器板上都带有两个继电器，用于驱动两个电绝缘输出装置，负载容量：24VDC］A (1)连接电缆KRP-J-24… (2)不能使用说明标签支架 |
|
许 用 的 端 板 组 合 |
|||||
|
代码 |
先导供气类型及图形符号 |
规 格 |
注意事项 |
||
|
10 |
14 |
18 |
|||
|
A |
内先导
|
√ |
√ |
√ |
(1)仅右端板供气 (2)不允许压力分区 (3)不适用于真空状态 |
|
B |
内先导
|
√ |
√ |
√ |
(1)仅左端板供气 (2)不允许压力分区 (3)不适用于真空状态 |
|
D |
外先导
|
√ |
√ |
√ |
(1)仅左端板供气 (2)不允许压力分区 (3)适用于真空状态 |
|
C |
外先导
|
√ |
√ |
√ |
(1)仅右端板供气 (2)不允许压力分区 (3)适用于真空状态 |
|

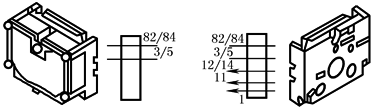

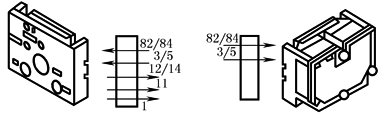

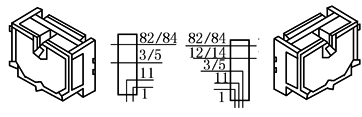

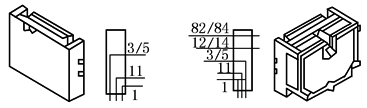

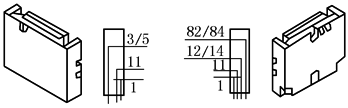

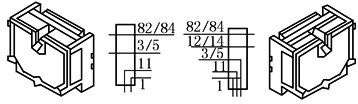

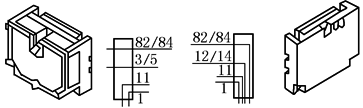

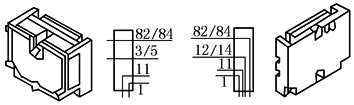

许用的端板组合，用于气路板 |
|||||
|
代码 |
先导供气类型及图形符号 |
规格 |
注意事项 |
||
|
10 |
14 |
18 |
|||
|
Y |
内先导
|
√ |
√ |
√ |
(1)供气口在气路板上 (2)只能用隔离板(代码T)进行压力分区 (3)最多可有2个压力分区 (4)隔离板左侧的阀适用于真空状态 (5)只能用于附件M、P、V(气路板) |
|
Z |
外先导
|
√ |
√ |
√ |
(1)供气口在气路板上 (2)只能用隔离板(代码T)进行压力分区 (3)最多可有3个压力分区 (4)适用于真空状态 (5)只能用于附件M、P、V(气路板) |
|
G |
内先导
|
√ |
√ |
√ |
(1)供气口在气路板上 (2)通过大面积消声器进行排气 (3)只能用隔离板(代码T)进行压力分区 (4)最多可有3个压力分区 (5)不适用于真空状态 (6)只能用于附件M、P、V(气路板) |
|
K |
内先导
|
√ |
√ |
√ |
(1)供气口在气路板上 (2)通过大面积消声器进行排气 (3)允许压力分区 (4)最多可有3个压力分区 (5)与隔离板组合，适用于真空状态 (6)只能用于附件M、P、V(气路板) |
|
J |
内先导
|
√ |
√ |
√ |
(1)供气口在气路板上 (2)通过大面积消声器进行排气 (3)允许压力分区 (4)最多可有3个压力分区 (5)隔离板左侧的阀适用于真空状态 (6)只能用于附件M、P、V(气路板) |
|
F |
外先导
|
√ |
√ |
√ |
(1)供气口在气路板上 (2)通过大面积消声器进行排气 (3)只能用隔离板(代码T)进行压力分区 (4)最多可有4个压力分区 (5)适用于真空状态 (6)只能用于附件M、P、V(气路板) |
|
E |
外先导
|
√ |
√ |
√ |
(1)供气口在气路板上 (2)通过大面积消声器进行排气 (3)只能用隔离板(代码T)进行压力分区 (4)最多可有4个压力分区 (5)适用于真空状态 (6)只能用于附件M、P、V(气路板) |
|
H |
外先导
|
√ |
√ |
√ |
(1)供气口在气路板上 (2)通过大面积消声器进行排气 (3)允许压力分区 (4)适用于真空状态 (5)只能用于附件M、P、V(气路板) |
|
表3 CPV阀岛的电连接方式 |
||||
|
带独立插座的 |
|
1—预安装连接插座，用于每个先导电磁线圈； 2—说明标签(用于每个连接插座)； 3—黄色LED，用于每个先导电磁线圈(对应每个连接插座)的信号状态显示； 4—接地端； 5—舌簧片，用于先导电磁线圈14 6—舌簧片，用于先导电磁线圈12 |
||
|
带多针接口(MP)的 |
|
1—接地端； 2—舌簧片，用于先导电磁线圈12； 3—说明标签； 4—Sub-D多针插头(9针，用于带4个阀片的阀岛；25针，用于带6个或8个阀片的阀岛)； 5—黄色LED，用于先导电磁线圈的信号状态显示 |
||
|

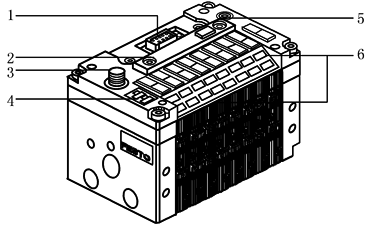

带直接安装接口的 |
|
1—现场总线接口(9针sub-D插座)； 2—开关设置模块(可以拆卸)； 3—电子部件的工作电源接口/CP阀的负载电源接口(4针M12插头)； 4—总线状态以及电源LED(显示红色或绿色)； 5—CP扩展接口； 6—CP阀线圈的切换状态显示(黄色LED) |
||
|
带AS-i(附加电源和电输入)的 |
|
CP 连 接 系 统 的 |
|
|
