JBS系列伺服液压缸

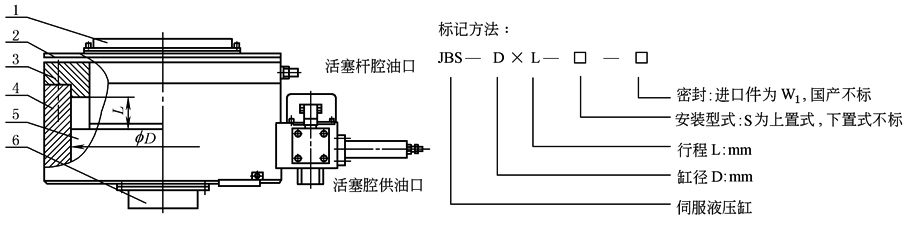

1—均压垫；2—罩盖；3—缸盖；4—缸体；

5—活塞；6—传感器罩

基  本  参  数

缸径D/mm

200

250

320

380

450

500

560

630

700

780

840

公称推力/kN

502

785

1286

1814

2543

3140

3939

4985

6154

7642

8862

行程范围/mm

≤300

缸速/m·s^-1

≤15

位移精度/mm

0.002

压力范围/MPa

≤21

油液清洁度等级

ISO4406：＜14/11

油液运动黏度范围/mm²·s^-1

15~100

使用环境温度/℃

-20~+60

注：1．本系列液压缸采用集成结构，由液压缸本体、位移和压力检测传感器、伺服阀油路块和安全防护组件等组成，广泛应用于轧制设备。

2．缸径可按用户要求特殊订货。其他尺寸订货时提供。

3．生产厂：中国重型机械研究院机械装备厂。
