阿托斯(Atos)伺服液压缸

阿托斯(Atos)伺服液压缸

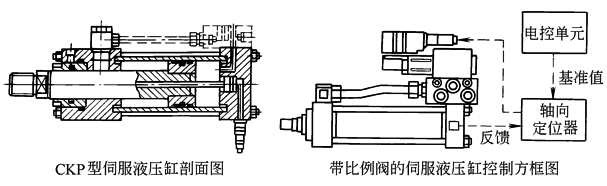

结构图
传感器的主要特性	传感器类型		分辨率		线性度/%		重复性/%		最高速度 /m·s^-¹		温度范围 /℃		温度系数 /%·℃^-¹		标准行程 /mm			最大行程 /mm
	电阻式		无限		±0.025		≤0.01		1		-20~70		±0.1		100，200，300， 400，500，700，900			2000
	感应式 (VRVT)		无限		±0.20		≤0.02		2		-30~80		±0.02		100，200，300， 400，500，700，900			1000
	感应式 (LVDT)		无限		±0.25		≤0.02		2		-20~80		±0.002		100(±50)200(±100) 300(±150)			300(±150)
	电磁式		无限		±0.05		≤0.001		2		-20~65		±0.02		100，200，300， 400，500，700，900			2000

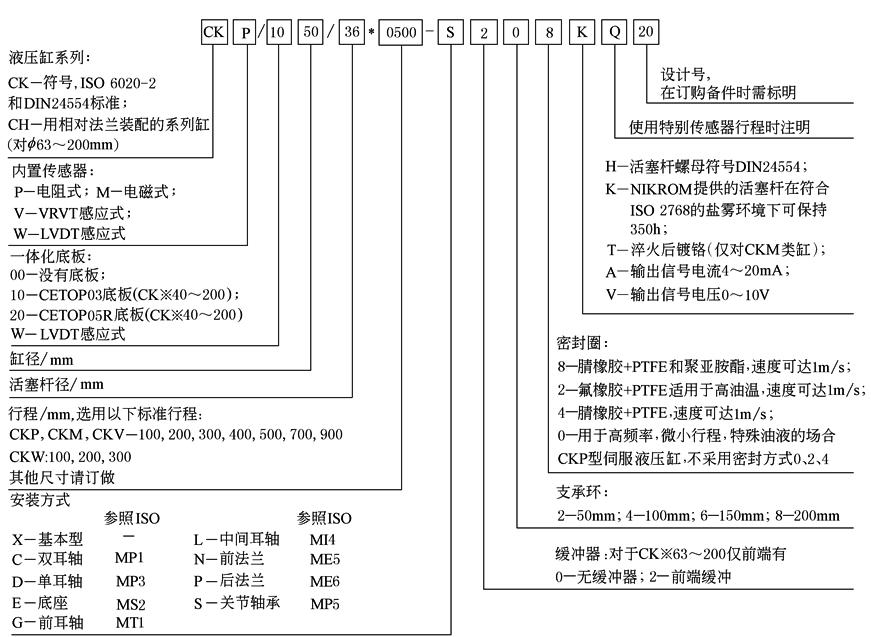

型号意义

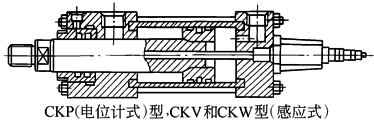

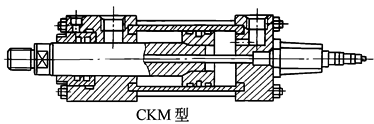

结构类型

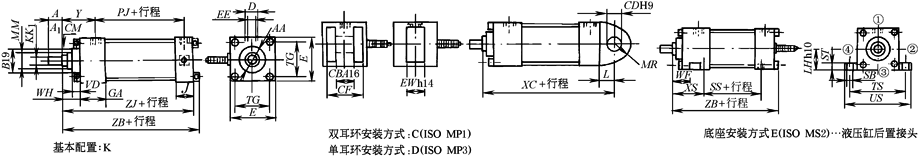

安装尺寸 /mm	活塞直径					40		50		63		80		100		125	160		200
	活塞杆直径					28		36		45		56		70		90	110		140
	A					28		36		45		56		63		85	98		112
	A₁(后缀H)					—		—		—		36		45		56	63		85
	AA					59		74		91		117		137		178	219		269
	B19					42		50		60		72		88		108	133		163
	CBA16					20		30		30		40		50		60	70		80
	CD					14		20		20		28		36		45	56		70
	CF					40		60		60		80		100		120	140		160
	CH					22		30		39		48		62		80	100		128
	CX			值		20		25		30		40		50		60	80		100
				公差		0 -0.012										0 -0.015			0 -0.02
	D(DIN3654-4)					25		29		29		36		36		42	42		52
	E					63		75		90		115		130		165	205		245
	EE(BSP)					³/8″		½″		½″		¾″		¾″		1″	1″		1-¼″
	EP					13		17		19		23		30		38	47		57
	EW h14					20		30		30		40		50		60	70		80
	EX					16		20		22		28		35		44	55		70
	F					10		16		16		20		22		22	25		25
	FB H13					11		14		14		18		18		22	26		33
	GA					55		61		61		70		72		80	83		101
	J					38		38		38		45		45		58	58		76
	KK					M20×1.5		M27×2		M33×2		M42×2		M48×2		M64×3	M80×3		M100×3
	KK₁(后缀H)					—		—		—		M27×2		M33×2		M42×2	M48×2		M64×2
	L					19		32		32		39		54		57	63		82
	LH					31		37		44		57		63		82	101		122
	LT_min					25		31		38		48		58		72	92		116
	MR_max					17		29		29		34		50		53	59		78
	MS_max					29		33		40		50		62		80	100		120
	MT(预紧力矩)/N·m					20		70		70		160		160		460	820		1160
	R					41		52		65		83		97		126	155		190
	RD					62		74		88		105		125		150	170		210
	SB					11		14		18		18		26		26	33		39
	ST					12.5		19		26		26		32		32	38		44
	TC					63		76		89		114		127		165	203		241
	TD					20		25		32		40		50		63	80		100
	TG					41.7		52.3		64.3		82.7		96.9		125.9	154.9		190.2
	TM					76		89		100		127		140		178	215		279
	TO					87		105		117		149		162		208	253		300
	活塞直径					40		50		63		80		100		125	160		200
	TS					83		102		124		149		172		210	260		311
	UM					108		129		150		191		220		278	341		439
	UO_max					110		130		145		180		200		250	300		360
	US					103		127		161		186		216		254	318		381
	UT					95		116		139		178		207		265	329		401
	UW					70		88		98		127		141		168	205		269
	VD					12		9		13		9		10		7	7		7
	VE					22		25		29		29		32		29	32		32
	VL					3		4		4		4		5		5	5		5
	WF (1)					35		41		48		51		57		57	57		57
	WH (1)					25		25		32		31		35		35	32		32
	XG (1)					57		64		70		76		71		75	75		85
	XS (1)					45		54		65		68		79		79	86		923
	CH缸的最小行程					—		—		150		150		200		200	300		300
	L安装方式的最小行程					19		27		41		48		51		71	94		96
	XV_min					107		117		132		147		158		180	198		226
	XV_max					100+行程		90+行程		91+行程		99+行程		107+行程		109+行程	104+行程		130+行程
	Y					62		67		71		77		82		86	86		98
	加行程和支承环	PJ				85		74		80		93		101		117	130		165
		SS				110		92		86		105		102		131	130		172
		XC (2)				184		191		200		229		257		289	308		381
		XO (2)				190		190		206		238		261		304	337		415
		ZB_max (2)				178		176		185		212		225		260	279		336
		ZJ (2)				165		159		168		190		203		232	245		299

注：1．对于CKP有效，关于CKM、CKV、CKM可咨询厂家；对于CKP、CKV、CKW有效，对于CKM可咨询厂家。 2．对于L固定方式，XV值必须在XV_min和XV_max之间，并在型号代码中标明。对于采用L固定方式的液压缸，如果标准行程小于表中所列的最小值，需增加适当的隔离环，同时在计算总液压缸长度时加上环长。 3．内螺纹：活塞杆端和油口扩大。
