力士乐(REXROTH)4WRE，1X系列比例方向阀 |
|
|||||||||||
|
表1 |
||||||||||||
|
型
号
意
义 |
|
|
||||||||||
|
技
术
性
能 |
型号 |
NG6 |
NG10 |
功率域 |
|
|||||||
|
质量 /kg |
带一个电磁铁的阀 |
1.9 |
5.7 |
通径 |
机能符号/ 额定流量 |
压差为p时的流量/L·min-1 |
|
|||||
|
带两个电磁铁的阀 |
2.7 |
7.7 |
6MPa |
12MPa |
18MPa(max) |
|
||||||
|
工作压力/MPa |
P，A，B口 |
0~31.5 |
6 |
E，W08 EA，WA08 |
27 (28) |
25 (40) |
23 — |
|
||||
|
T口 |
0~16 |
|
||||||||||
|
允许最大流量/L·min-1 |
65 |
260 |
E，W16 EA，WA16 |
38 (65) |
34 (51) |
29 — |
|
|||||
|
工作介质 |
符合DIN51524标准的矿物油，磷酸酯 |
|
||||||||||
|
液压油温度范围/℃ |
20~80(优先选择40~50) |
E，W32 EA，WA32 |
52 (65) |
41 (58) |
36 — |
|
||||||
|
黏度范围/mm2·s-1 |
15~380(优先选择20~46) |
|
||||||||||
|
污染度 |
最高油液允许污染度：NAS1638 9级推荐使用过滤器的过滤比： βx≥75，x＝10 |
10 |
E，W16 EA，WA16 |
49 (98) |
80 (115) |
65 — |
||||||
|
E，W32 EA，WA32 |
130 (180) |
110 (150) |
100 — |
|||||||||
|
滞环/% |
＜1 |
|
||||||||||
|
重复精度/% |
＜1 |
E，W64 EA，WA64 |
|
|
|
|
||||||
|
灵敏度/% |
≤额定信号的0.5% |
|
||||||||||
|
频率响应(-3dB，信号±100%)/Hz |
6 |
4 |
E1，W1 E2，W2 E3，W3 |
180 (260) |
130 (180) |
110 — |
|
|||||
|
电压 |
24V DC |
|
||||||||||
|
每个比例电磁铁的额定功率/W |
12.5 |
22.5 |
|
|||||||||
|
电磁铁线 圈电阻/Ω |
20℃时的冷值 |
5.4 |
E，W08 |
|
|
|||||||
|
最大热值 |
8.1 |
EA，WA08 |
|
|||||||||
|
通电率 |
连续 |
|
||||||||||
|
线圈温度/℃ |
可达150 |
|
||||||||||
|
放大器的电气参数 |
|
|
|
|||||||||
|
放大器 单独供货 |
带一个可调斜坡时间 |
VT5005 |
VT5006 |
|
||||||||
|
带一个可调斜坡时间 |
VT5024 |
VT5025 |
|
|||||||||
|
带五个可调斜坡时间 |
VT5007 |
VT5008 |
|
|||||||||
|
带两个可调斜坡时间 |
VT5001 |
VT5002 |
|
|||||||||
|
模块式放大器 |
VT11023 |
VT11024 |
|
|||||||||
|
模块式放大器 |
VT11074 |
VT11075 |
|
|||||||||
|
感应位移传感器 |
|
|
|
|||||||||
|
电测系统 |
LVDT |
3 |
|
|||||||||
|
测量行程/mm |
±2.8 |
±4 |
|
|||||||||
|
线性公差/% |
1 |
|
||||||||||
|
电气接线 |
2芯插头+PE/Pg11 |
|
||||||||||
|
符合 DIN 40050的保护型式 |
IP65 |
|
||||||||||
|
感抗/mH |
6~8 |
|
||||||||||
|
振荡器频率/kHz |
2.5 |
|
||||||||||
|
||||||||||||
|
表2 |
|
|

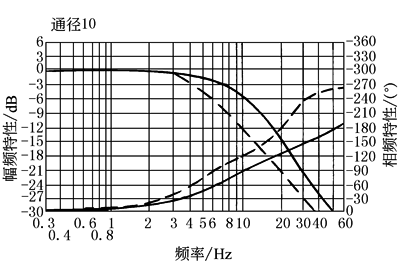

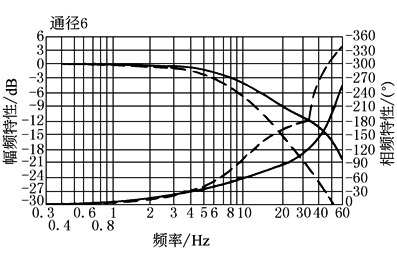

频率响应特征曲线 |
————信号±25% - - - -信号±100% |
|

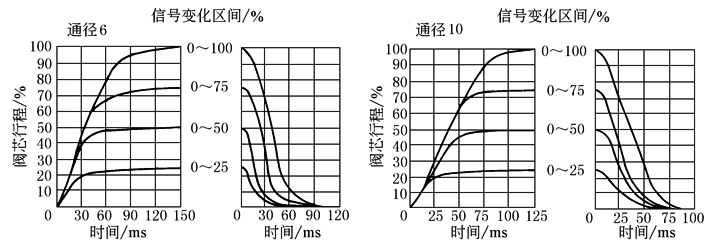

阶跃信号过渡过程 |
|
|
|
|
|
|
|
|
|
|
|
|
|
