BOSCH比例溢流阀和线性比例溢流阀(带位移控制) |
|||||||||||
|

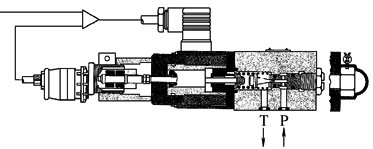

结 构 图 |
NG6 |
NG6线性 |
|||||||||
|
|
|
||||||||||
|
技 术 性 能 |
型号 |
NG6(带位移反馈) |
NG6线性 |
||||||||
|
额定流量/L·min-1 |
1.0(3.0) |
||||||||||
|
工作压力范围/MPa |
0.1~2.5 |
0.3~8，0.4~18，0.5~25，0.6~31.5 |
|||||||||
|
最低压力/MPa |
0.1 |
0.3 |
0.4 |
0.5 |
0.6 |
0.3 |
0.4 |
0.5 |
0.6 |
||
|
最高工作压力/MPa |
P |
31.5 |
31.5 |
||||||||
|
T |
0.2 |
≤20 |
|||||||||
|
工作介质 |
符合DIN51524…535液压油，使用其他液压油时，先向厂家咨询 |
||||||||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
||||||||||
|
油液温度/℃ |
-20~80 |
||||||||||
|
介质清洁度 |
NAS1638-8或ISO 4406-17/14，通过采用βx＝75过滤器达到x＝10 |
||||||||||
|
滞环/% |
≤±0.3 |
≤±1 |
|||||||||
|
分辨率/% |
≤±0.2 |
≤±0.8 |
|||||||||
|
响应时间/ms 100%指令信号 |
45 25ms(特征参数对应PV60) |
45 25ms(特征参数对应放大器PDL1) |
|||||||||
|
传感器连接型式 |
特殊连接件 |
||||||||||
|
电磁铁电流/A |
最大3.7 |
最大2.7 |
|||||||||
|
线圈阻抗/Ω |
2.5(20℃) |
||||||||||
|
功率/V·A |
50 |
25 |
|||||||||
|
配套放大器 |
PV60，PV60-RGC1，PV60-RGC3 |
PDL1，PDL1-RFC1，PDL1-RGC3 |
|||||||||
|

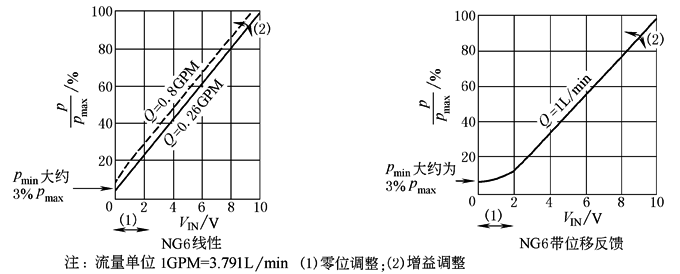

特 性 曲 线 |
|
||||||||||
