MOOGD662~D665系列电液伺服阀外形及安装尺寸mm

MOOGD662~D665系列电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm

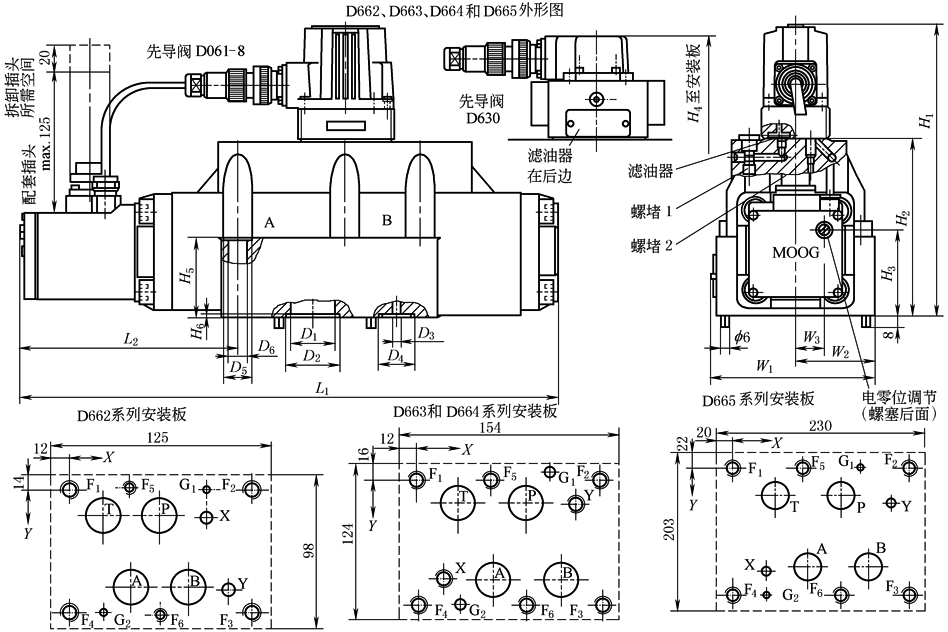

安装面须符合ISO 4401-08-07-0-94标准。对最大流量，安装板的P、T、A和B口直径必须分别为20mm(D662系列)，28mm(D663系列)，32mm(664系列)，50mm(665系列)。安装面平面度在100mm距离内小于等于0.01mm，表面粗糙度R_a＜0.8μm D662~D665系列安装尺寸
D662	P		A		T		B		X			Y		G₁		G₂		F₁		F₂			F₃		F₄		F₅		F₆
尺寸	f 20		f 20		f 20		f 20		f 6.3			f 6.3		f 4		f 4		M10		M10			M10		M10		M6		M6
X	50		34.1		18.3		65.9		76.6			88.1		76.6		18.3		0		101.6			101.6		0		34.1		50
Y	14.3		55.6		14.3		55.6		15.9			57.2		0		69.9		0		0			69.9		69.9		-1.6		72.5
D663	P		A		T		B		X			Y		G1		G2		F1		F2			F3		F4		F5		F6
尺寸	f 28		f 28		f 28		f 28		f 11.2			f 11.2		f 7.5		f 7.5		M12		M12			M12		M12		M12		M12
X	77		53.2		29.4		100.8		17.5			112.7		94.5		29.4		0		130.2			130.2		0		53.2		77
Y	17.5		74.6		17.5		74.6		73			19		-4.8		92.1		0		0			92.1		92.1		0		92.1
D664	P		A		T		B		X			Y		G₁		G₂		F₁		F₂			F₃		F₄		F₅		F₆
尺寸	f 32		f 32		f 32		f 32		f 11.2			f 11.2		f 7.5		f 7.5		M12		M12			M12		M12		M12		M12
X	77		53.2		29.4		100.8		17.5			112.7		94.5		29.4		0		130.2			130.2		0		53.2		77
Y	17.5		74.6		17.5		74.5		73			19		-4.8		92.1		0		0			92.1		92.1		0		92.1
D665	P		A		T		B		X			Y		G₁		G₂		F₁		F₂			F₃		F₄		F₅		F₆
尺寸	f 50		f 50		f 50		f 50		f 11.2			f 11.2		f 7.5		f 7.5		M20		M20			M20		M20		M20		M20
X	114.3		82.5		41.3		147.6		41.3			168.3		147.6		41.3		0		190.5			190.5		0		76.2		114.3
Y	35		123.8		35		123.8		130.2			44.5		0		158.8		0		0			158.8		158.8		0		158.8
D662~D665外形尺寸
型号	L₁	L₂		W₁		W₂		W₃		H₁	H₂		H₃		H₄		H₅		H₆		D₁	D₂		D₃		D₄		D₅		D₆
D662	317	154		95		49		20		190	107		51		181		45		2		f 20	f 26.5		f 7		f 13.9		f 18		f 18
D663	385	157		118		58		20		213	130		63		204		57		2		f 32	f 39		f 6.3		f 25		f 20		f 13.5
D664	385	157		118		58		20		213	130		63		204		57		2		f 32	f 39		f 6.3		f 25		f 20		f 13.5
D665	497	171		200		99		20		349	229		112		388		59		2.8		f 50	f 60		f 3.2		f 17		f 33		f 22
