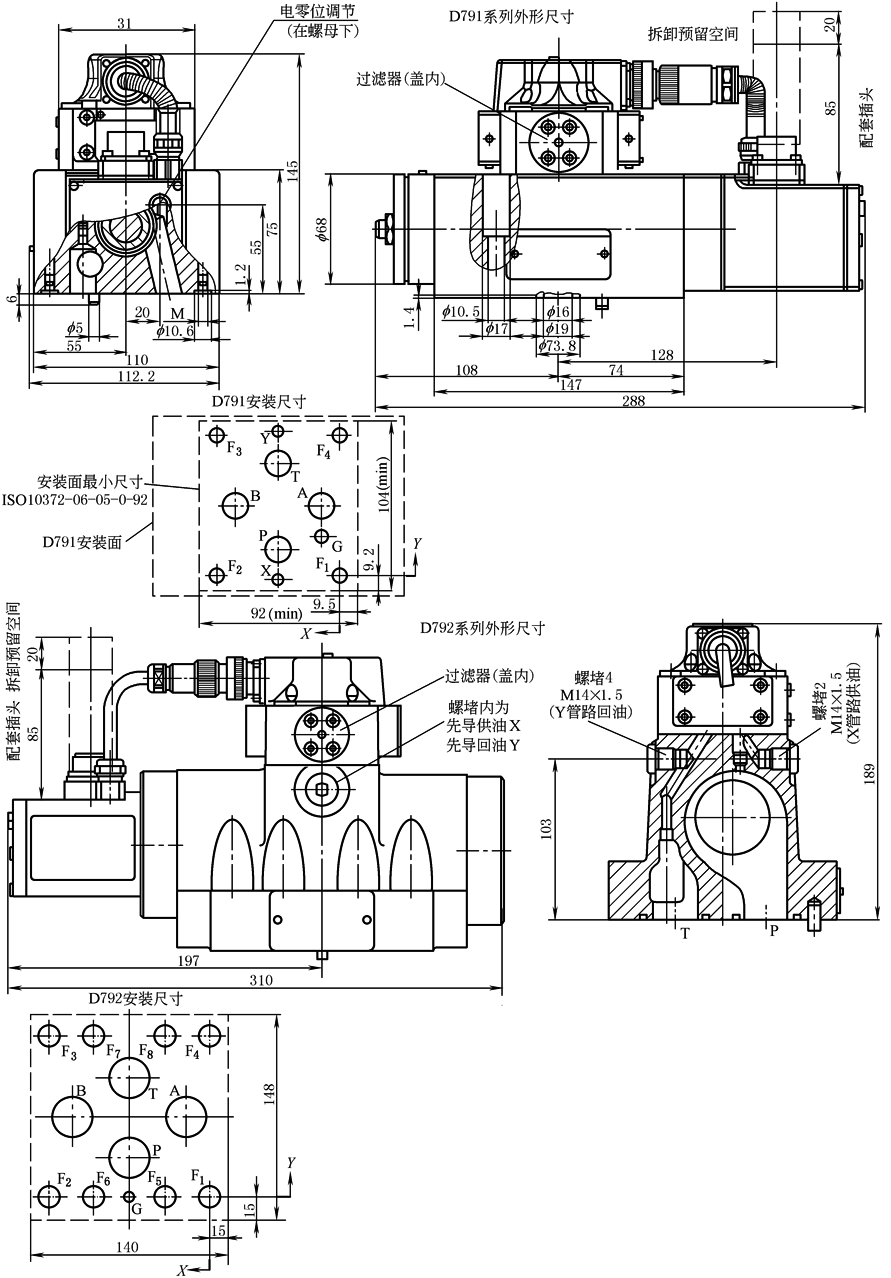

MOOG D791和D792型电反馈三级阀外形及安装尺寸mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
坐标 P A B T G X Y F1 F2 F3 F4 尺寸 f 16 f 16 f 16 f 16 f 8 f 6 f 6 M10 M10 M10 M10 X 36.5 11.1 61.9 36.5 11.1 36.5 36.5 0 73 73 0 Y 17.4 42.8 42.8 68.2 23.7 -2.6 88.2 0 0 85.6 85.6 坐标 P A B T G F1 F2 F3 F4 F5 F6 F7 F8 尺寸 f 28 f 28 f 28 f 28 f 8 M16 M16 M16 M16 M16 M16 M16 M16 X 55.4 15.8 95.0 55.4 55.4 0 110.8 110.8 0 31.5 79.3 79.3 31.5 Y 30.1 58.7 58.7 87.3 0 0 0 117.4 117.4 0 0 117.4 117.4 |
