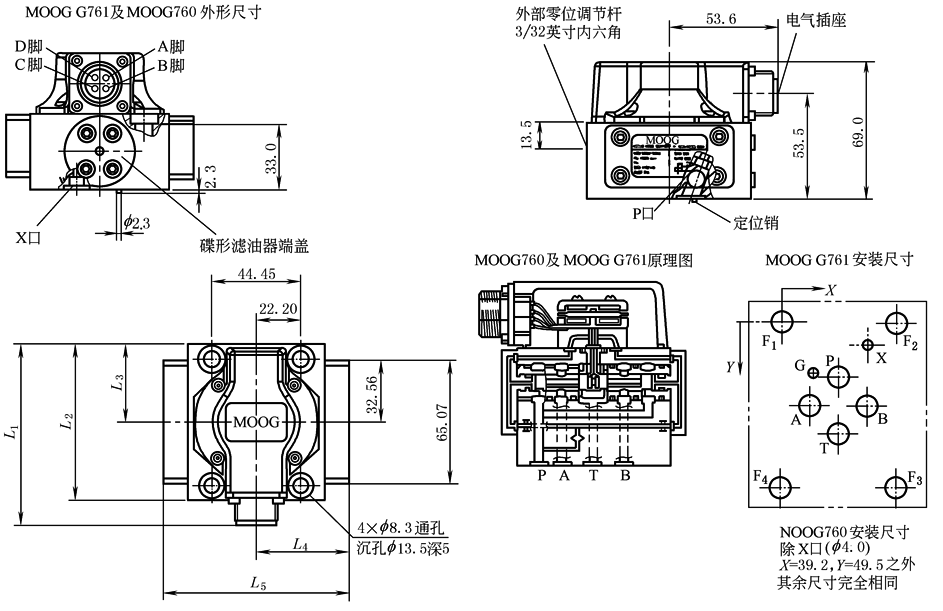

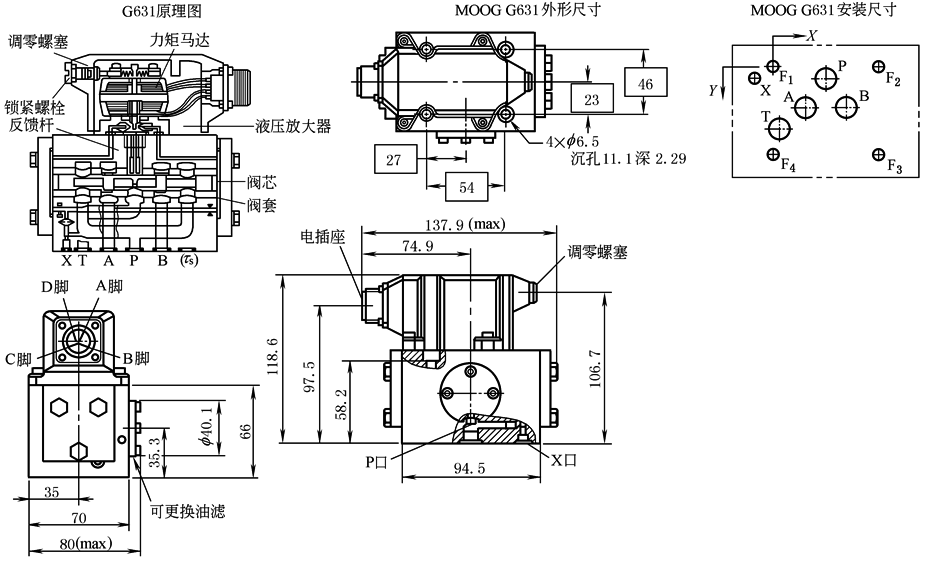

MOOG760、MOOG G761和MOOG G631型电液伺服阀外形及安装尺寸 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
坐标 P A B T X F1 F2 F3 F4 尺寸 f 11.2 f 11.2 f 11.2 f 11.2 f 5.3 M6 M6 M6 M6 X 27 16.7 37.3 3.2 -9 0 54 54 0 Y 6.3 21.4 21.4 32.5 -6.4 0 0 46 46 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
|
坐标 |
P |
A |
B |
T |
X |
G |
F1 |
F2 |
F3 |
F4 |
||||||||||||||||||||||||||||||||||||||||||
|
|
尺寸 |
f 7.9 |
f 7.9 |
f 7.9 |
f 7.9 |
f 4.0 |
f 3.6 |
M8 |
M8 |
M8 |
M8 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
MOOG G761 |
94.1 |
81 |
40.5 |
46.7 |
93.5 |
|
X |
22.2 |
11.1 |
33.3 |
22.2 |
33.3 |
12.3 |
0 |
44.4 |
44.4 |
0 |
||||||||||||||||||||||||||||||||||||||||||
|
MOOG760 |
97.3 |
87.4 |
43.7 |
48 |
96 |
|
Y |
21.4 |
32.5 |
32.5 |
43.6 |
8.7 |
19.8 |
0 |
0 |
65.0 |
65.0 |
||||||||||||||||||||||||||||||||||||||||||
