直动电反馈式伺服阀(DDV)MOOG D633及D634系列

表1

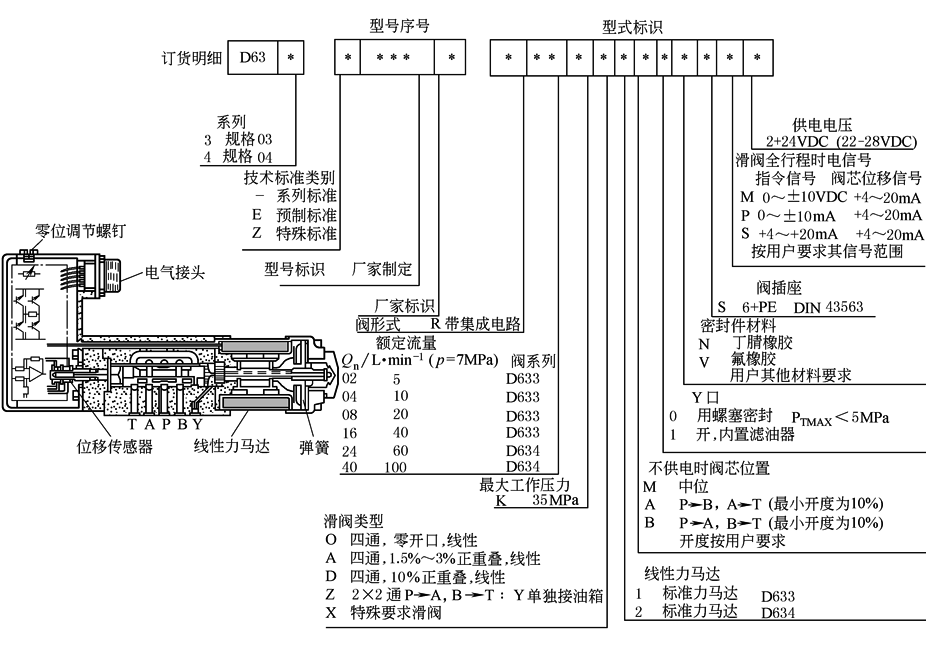

结构及订购信息

技

术

性

能

型号

D633

D634

液压特性

额定流量Q_n/L·min-1(Δp_n＝7MPa)

5，10，20，40，最大75

60，100，最大185

额定供油压力/MPa

14

供油压力范围/MPa

~35

电气特性

额定电流I_n/mA

0~±10，4~20

线圈电阻/Ω

300~500

颤振电流

颤振频率/Hz

静态特性

滞环/%

＜0.2

＜0.2

压力增益%p_s，1%I_n

分辨率/%

＜0.1

＜0.1

非线性度/%

不对称度/%

重叠/%

零位静耗流量/L·min^-1

0.15，0.3，0.6，1.2

1.2，2.0

零偏/%

压力零漂/%

温度零漂/%(ΔT＝55K)

＜1.5

＜1.5

动态特性

频率响应据特

性曲线获得

幅频宽

(-3dB)/Hz

标准阀大于37

标准阀大于46

高响应阀大于60

高响应阀大于95

相频率

(-90°)/Hz

标准阀大于70

标准阀大于90

高响应阀大于150

高响应阀大于110

其他

工作介质

符合DIN51524矿物油，NAS1638-6级

工作温度/℃

-20~80

质量/kg

2.5

6.3

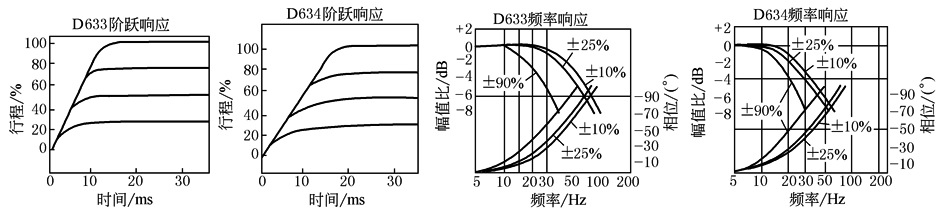

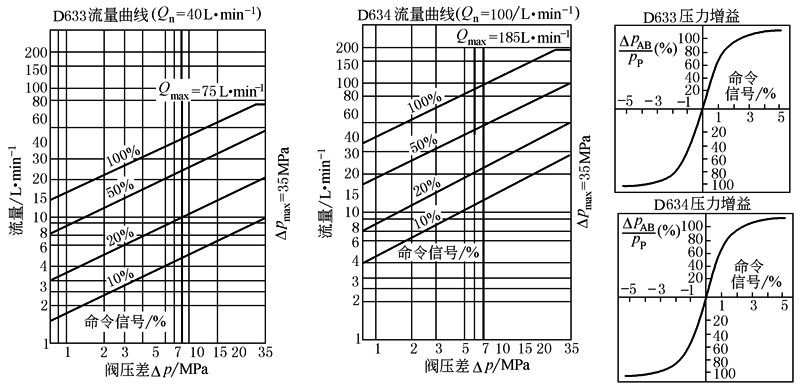

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　特性曲线

测试条件：p_s＝14MPa，黏度ν＝32mm²·s^-1

测试条件：p_s＝14MPa，黏度ν＝32mm²·s^-1
