双喷嘴挡板力反馈式电液伺服阀 |
||||||
|
表1 FF101、FF102、FF106、FF106A型技术性能 |
||||||
|
型号 |
FF101 |
FF102 |
FF106-63 FF106-103 |
FF106A-218 FF106A-234 FF106A-100 |

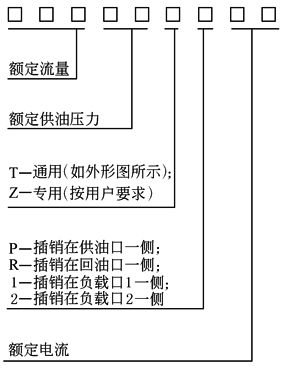

型号意义 |
|
|
液压特性 |
额定流量Qn/L·mIn-1 |
1,1.5,2, 4,6,8 |
2,5,10, 15,20,30 |
63 |
100 |
|
|
额定供油压力ps/MPa |
21 |
|||||
|
供油压力范围/MPa |
2~28 |
|||||
|
电气特性 |
额定电流In/mA |
10,40 |
15 |
40 |
||
|
线圈电阻/Ω |
50,700 |
200 |
80 |
|||
|
颤振电流/% |
10~20 |
|||||
|
颤振频率/Hz |
100~400 |
|||||
|
静态特性 |
滞环/% |
≤4 |
||||
|
压力增益/%ps,1%In |
>30 |
|||||
|
分辨率/% |
≤1 |
≤0.5 |
||||
|
非线性度/% |
≤±7.5 |
|||||
|
不对称度/% |
≤±10 |
|||||
|
零位重叠/% |
-2.5~2.5 |
|||||
|
零位流量/L·min-1 |
≤0.25+5%Qn ≤0.5+4%Qn |
≤1+3%Qn |
≤3 |
|||
|
零偏/% |
≤±3 |
|||||
|
压力零漂①/% |
≤±2 |
|||||
|
温度零漂②/% |
≤±4(-30~150℃) |
≤±4(每变化56℃) |
||||
|
频率特性 |
幅频宽/Hz |
>100 |
>50 |
>45 |
||
|
相频率/Hz |
>100 |
>50 |
>45 |
|||
|
其他 |
工作介质 |
YH-10 |
YH-12 |
|||
|
工作温度/℃ |
-55~150 |
~100 |
-30~100 |
|||
|
质量/kg |
0.19 |
0.4 |
1 |
1.2/1.43 |
||
|
① 供油压力变化为(80~110)%ps;②FF106A-100的温漂在(-30~+150℃)内小于等于±4%。 注:生产厂为航空工业第六○九研究所(南京)。这几种阀主要用于航空、航天及环境恶劣、可靠性要求高的民用系统。 |
||||||
|
表2 FF113、FF130、FF131、DYSF、YFW型技术性能 |
|||||||||||
|
型号 |
FF113 |
FF130 |
FF131 |
DYSF -3Q |
DYSF -2Q-I |
DYSF -4Q-250 |
YFW06 |
YFW10 |
YFW08 |
||
|
液压特性 |
额定流量Qn/L·min-1 |
95,150 230① |
40,50 60 |
6.5,165, 32550, 65,100 |
40,60, 80 |
230 |
144 |
33,44,66, 88,100 |
160,250, 400 |
18,35, 70,105 |
|
|
额定供油压力ps/MPa |
21 |
||||||||||
|
供油压力范围p/MPa |
2~28 |
1.4~28 |
|
1~21 |
|||||||
|
电气特性 |
额定电流In/mA |
15,40 |
40 |
15,40 |
40 |
8,10,15,20,30,40,50 |
100 |
||||
|
线圈电阻/Ω |
80,200 |
|
|
80 |
100 |
1500,1100,500, 250,130,70,40 |
27 |
||||
|
颤振电流/%In |
10~20 |
<10 |
|
|
|
||||||
|
颤振频率/Hz |
100~400 |
300~400 |
|
|
|
||||||
|
静态特性 |
滞环/% |
≤3 |
≤3 |
≤4 |
≤4 |
||||||
|
压力增益/%ps,1%In |
>30 |
30~80 |
>30 |
>30 |
|||||||
|
分辨率/% |
<1.5 |
<0.5 |
<1.0 |
<1.5 |
<0.5 |
<1.5 |
|
||||
|
非线性度/% |
≤±7.5 |
||||||||||
|
不对称度/% |
≤±10 |
||||||||||
|
重叠/% |
±2.5 |
±1.5 |
|||||||||
|
零位静耗流量 /L·min-1 |
≤2%Qn |
|
|
<2.5 |
<5 |
<8 |
≤3 |
≤10 |
≤4 |
||
|
零偏/% |
可外调 |
≤±3 |
≤±2 |
≤±3 |
可外调 |
||||||
|
压力零漂/% |
≤±2 |
<±3 |
<±4 |
<±2 |
|||||||
|
温度零漂/% |
≤±4 |
≤±5 |
≤±4 |
<±3 |
<±4 |
|
|
|
|||
|
频率特性 |
幅频宽(-3dB)/Hz |
≥20 |
≥110 |
≥50 |
>60 |
>40 |
>40 |
>60 |
>30 |
>13 |
|
|
相频率(-90°)/Hz |
≥20 |
≥110 |
≥50 |
>60 |
>40 |
>40 |
>60 |
>30 |
>15 |
||
|
其他 |
工作介质 |
YH-10,YH-12 |
YH-10,N32液压油 |
YH-10,YH-12或其他矿物油 |
|||||||
|
工作温度/℃ |
-30~100 |
0~60 |
-10~80 |
-35~100 |
|
||||||
|
质量/kg |
|
|
|
1 |
|
|
1.3 |
4 |
|
||
|
① 在供油压力为7.0MPa下测定。 注:生产厂 FF113——航空工业第六○九研究所;DYSF——中国航空精密机械研究所(北京丰台);YFW——陕西汉中秦峰机械厂。 |
|||||||||||
|
表3 QDY、YF型技术性能 |
|||||||||||
|
型号 |
QDY11A |
QDY11B |
QDY6 |
QDY15 |
QDY10 |
QDY12 |
QDY14 |
YF7 |
YF12 |
YF13 |
|
|
液压特性 |
额定流量Qn①/L·min-1 |
63,80, 100,125 |
150,180, 220 |
4,10,12, 40,60 |
4,10,20 |
80,100, 125 |
4,10,20, 40 |
1.5,2.5, 4,6,8, 10,16, 20,27 |
1,2, 4,6 |
50,70, 90,115 |
|
|
额定供油压力ps/MPa |
21 |
31.5 |
21 |
25 |
21 |
||||||
|
供油压力范围p/MPa |
2~21 |
1.5ps |
1~21 |
||||||||
|
电气特性 |
额定电流In/mA |
15 |
40 |
10,15,30,40,80,120,200,350,2000,3000 |
8,10,15,20,30,40,50 |
||||||
|
线圈电阻/Ω |
200 |
80 |
1000,650,220,80,22,30,4,2,2.5,5 |
1500,1100,500,250,130, 70,40 |
|||||||
|
颤振电流/% |
10~20 |
|
|
||||||||
|
颤振频率/Hz |
100~400 |
|
|
||||||||
|
静态特性 |
滞环/% |
≤4 |
<3 |
<4 |
|||||||
|
压力增益/%ps,1%In |
30~95 |
>30 |
|||||||||
|
分辨率/% |
<0.5 |
<1 |
<0.5 |
||||||||
|
非线性度/% |
≤±7.5 |
|
<±7.5 |
||||||||
|
不对称度/% |
— |
<±10 |
<±10 |
||||||||
|
重叠/% |
按用户要求 |
-2.5~+2.5 |
|||||||||
|
零位流量/L·min-1 |
<4 |
<1.3 |
<3 |
<2.5 |
<1.2 |
<1.3 |
<0.4+ 5%Qn |
<0.3+ 5%Qn |
≤4 |
||
|
零偏/% |
<±3% |
<±3 |
|||||||||
|
压力零漂/% |
<±2 |
<±2 |
|||||||||
|
温度零漂/%② |
<±2 |
|
|||||||||
|
频率特性 |
幅频宽(-3dB)/Hz |
30~150 |
>60~100 |
50~100 |
40~50 |
>120 ~280 |
>60 ~100 |
>100 |
>50 |
||
|
相频率(-90°)/Hz |
|
>100 |
>70 |
||||||||
|
其他 |
工作介质 |
22透平油,YH-10 |
YH-10,YK-12或其他矿物油 |
||||||||
|
工作温度/℃ |
-40~100 |
-55~150 |
-30~100 |
||||||||
|
质量/kg |
1.3 |
1 |
|
|
3.4 |
|
0.4 |
0.2 |
1.1 |
||
|

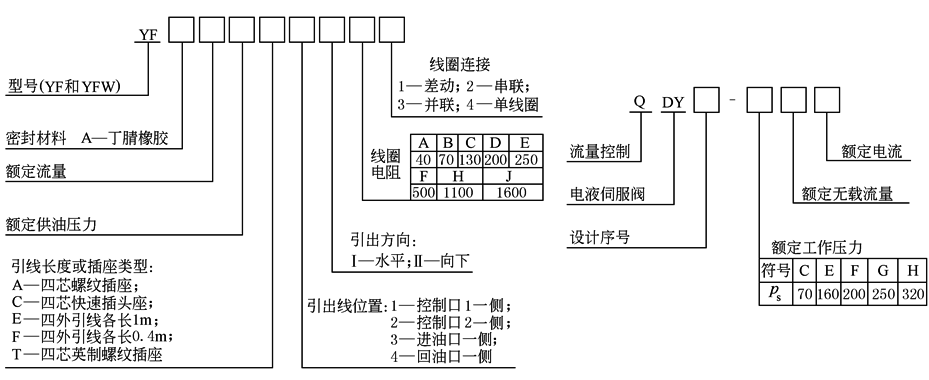

① QDY型阀额定流量是在阀压降为7.0MPa下测定的。 ② 温度零漂是每变化55℃。 注:生产厂QD型为北京机床研究所;YF型为航空工业秦峰液压机械厂。 型号意义:
|
|||||||||||
