电液力伺服系统的类型及特点

如果说电液速度伺服系统可能受到电气控制系统的挑战，电液力伺服系统却是独树一帜，因为用液压缸对受控对象进行加载极为简便，且出力大、尺寸小、响应快、精度高。电液力(压力)伺服系统广泛应用于材料试验机、大型构件试验机、航空或高速汽车轮胎试验机、负载模拟器、飞机防滑车轮刹车系统、带材张力调节系统、平整机恒压系统和水压试管机压力控制等方面

类型

驱动力伺服系统

负载力伺服系统

系统

组成

特点

力传感器装在施力缸活塞与被控制对象之间，检测到的力包括惯性力、黏性阻尼力和弹性力；因此检测和控制的是施力缸的驱动力

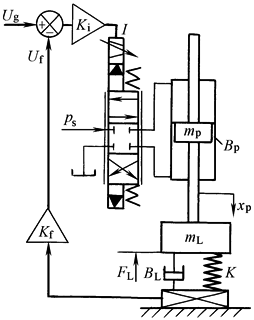

力传感器装在被控制对象与基座之间，检测和控制的仅是弹性负载力
