射流偏转板阀的特点及应用

组成及控制原理

特点及应用

射流偏转板阀主要由射流片和偏转板所构成。射流片被上、下压片密封，其上开有一个高压喷口和两个接受口。偏转板上端和力矩马达衔铁固定，下端开有一个V形槽且插入射流片喷口和接受口之间，将喷口的高速射流导向接受口。当偏转板移动时，二接受口产生压差，从而驱动负载或二级阀的功率级阀芯

射流偏转板阀的喷口和接受口端部为矩形口，面积和射流管阀相当。所以它具有射流管阀的优点，即抗污染能力好，高可靠性，失效对中。同时由于压力恢复系数和流量恢复系数都很高，因此效率高，作为前置放大级使用时，使得二级阀的分辨率很小且可使功率级阀芯最大行程比喷挡阀大近一倍。由于偏转板惯量小，所以动态响应可以和喷挡阀相当

其缺点是零位泄漏量较大，零位功率损耗较大

目前用作单级伺服阀和两级伺服阀的前置级

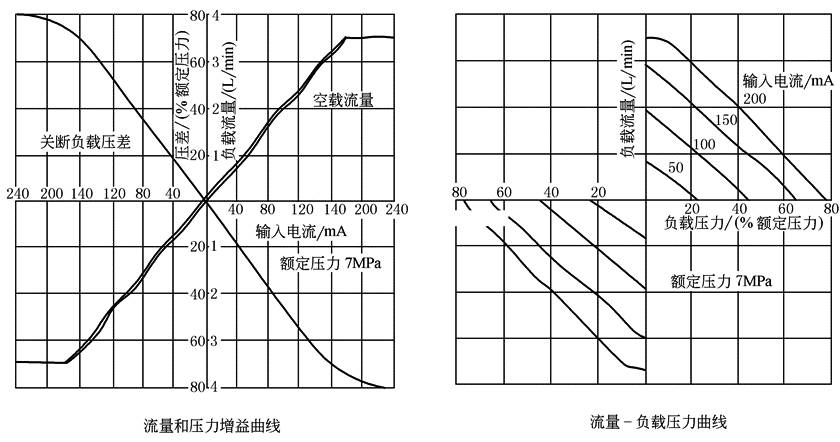

射流偏转板阀的静态特性
