射流管阀的静态特性及应用

由于射流特性和能量转换的复杂性，难以通过分析、解析得到静态特性，而需借助于试验。阀系数亦由实测的特性曲线得到。试验曲线表明，射流管阀的静态特性类似于正开口四通滑阀或双喷嘴挡板阀

静态特

性曲线

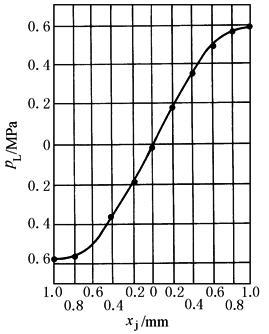

压力增益特性曲线

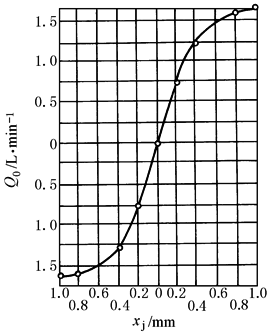

空载流量特性曲线

压力-流量特性曲线

p_s＝0.6MPa，D_N＝1.2mm

p_s＝0.6MPa，D_N＝1.2mm

p_s＝0.58MPa，D_N＝1.2mm，D_a＝1.5mm

零位泄

漏流量

特点

发展

应用

(1)喷口尺寸大，通常D_N＝0.5~2mm，对油液的污染很不敏感，抗污染性能好，可靠性很高

(2)压力恢复系数和流量恢复系数都很高，因此总效率比滑阀和喷嘴挡板阀高得多

(3)结构简单，制造容易

(4)射流管做摆动，转动摩擦小，所需驱动力小，分辨率高

(5)虽然两个接收孔存在边距b＝0.1~0.2mm，但并不存在几何尺寸引起的死区

(6)特性不易预知，设计时需借助于试验

(7)射流管的转动惯量远比挡板大，因而动态响应较低

(8)零位泄漏量较大，零位功率损耗大

(9)如喷嘴与接受孔间隙过小，则接受孔的回流易冲击射流管

新型偏转板式射流管阀，其射流管不动，通过小惯量的偏转板运动向接收孔“配流”，达到了高响应，并避免了回流冲击

(1)作伺服阀的前置级

(2)大功率单级射流管可直接驱动执行元件
