滑阀的种类及特征

分类

种类

特征

按结构型式

分为圆柱滑阀、旋转滑阀和平板滑阀

普遍采用的是圆柱滑阀。平板滑阀是为解决圆柱滑阀的加工精度而提出的结构，随着加工水平的提高，圆柱滑阀的加工困难已得到解决

按节流工作边数分类

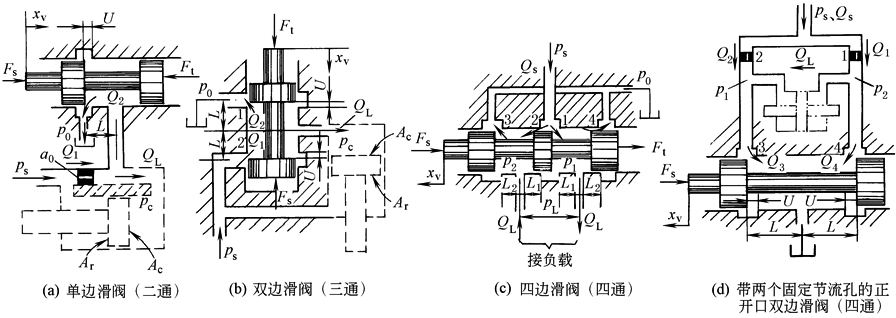

单边、双边和四边滑阀

单边制造容易，性能差；双边制造较难，性能较好；四边制造困难，性能最好

按油口通路数分类

二通阀、三通阀和四通阀

特征、图示同“单边、双边和四边滑阀”的特征和图示

按零中位时阀的开口形式分类

按零中位时阀的开口形式分类

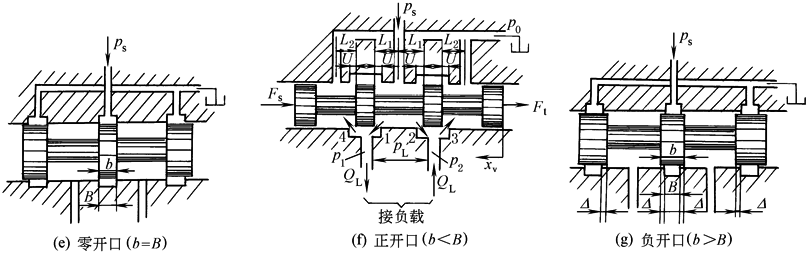

对于四通阀、三通阀又有零开口阀、正开口阀和负开口阀之分

图中　b——阀芯凸肩宽度；

B——阀套阀口宽度

零开口阀的流量增益恒定，死区小，灵敏度高，零位泄漏小。一般都采用，但制造较难

正开口阀无死区，在正开口范围内，流量增益为零开口阀的两倍，但流量特性非线性，零位泄漏大，较少应用，仅用于伺服阀的前置级、恒流系统及高温系统的场合

负开口阀死区大，不灵敏，流量特性非线性，一般不用。负开口阀与零开口阀并联用于出现大信号时增大流量

按阀口形状分类

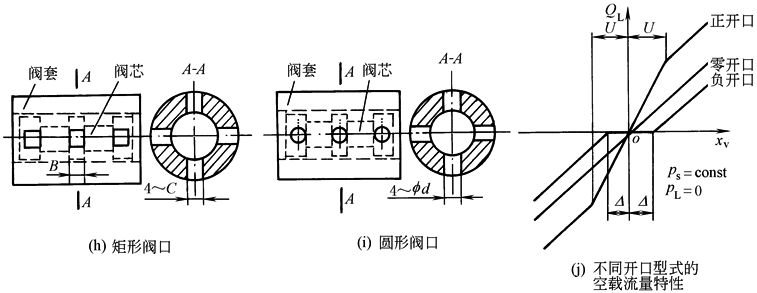

有全周开口和局部开口。全周开口如图e；局部开口又有矩形阀口和圆形阀口两种

大流量阀采用全周开口；中小流量阀采用局部开口。局部开口阀中的圆形阀加工简单，但阀口过流面积与阀芯位移不成线性，流量增益非线性，用于要求不高的场合；矩形阀口流量增益为线性，普遍采用

按阀芯的凸肩数分类

凸肩数有：2，3，4，5，6

凸肩起配油和支承作用。采用全开口时，必须多于3个凸肩；3和4个凸肩的最常用；特殊场合采用5、6个凸肩的
