过滤器的选择 |
||||
|
过滤器的主要性能如下。过滤器选用方法见下表1、表2 |
||||
|
表1 选择过滤器的基本要求和需要考虑的项目 |
||||
|
基本要求 |
(1)过滤精度应满足液压系统的要求 (2)具有足够大的过滤能力，压力损失小 (3)滤芯及外壳应有足够的强度，不致因油压而破坏 (4)有良好的抗腐蚀性，不会对油液造成化学的或机械的污染 (5)在规定的工作温度下，能保持性能稳定，有足够的耐久性 (6)清洗维护方便，更换滤芯容易 (7)结构尽量简单、紧凑 (8)价格低廉 |
|||
|
需 要 考 虑 的 项 目 |
一般事项 |
(1)使用目的(保护油路、保护元件) (2)安装在什么位置合适 (3)使用什么液压泵(生产厂、型号、尺寸、流量、流速、口径) (4)液压油(种类、油量、黏度) |
(5)油温(最高、正常运转、最低) (6)环境温度(最高、平均、最低) (7)通过过滤器的流量(连续、瞬时最大值)及寒冷时的流量(温度、流量) (8)更换时的安装空间 |
|
|
对滤油器 |
(1)油路压力(正常工作压力、冲击压力) (2)允许的最高负荷压差 (3)安全阀的设定值(必要时应考虑开启压力) |
(4)连接型式与尺寸(进口、出口、其他) (5)安装型式 (6)附件(阻塞指示装置、报警装置等) |
||
|
对滤芯 |
(1)型式(可以再次使用、一次使用) (2)过滤精度 (3)纳垢容量 |
(4)最高允许压差 (5)破坏压力 (6)典型性污染情况 |
||
|
其他必要事项 |
||||
|
1)过滤精度：也称绝对过滤精度，是指油液通过过滤器时，能够穿过滤芯的球形污染物的最大直径(即过滤介质的最大孔口尺寸)，mm 2)允许压力降：油液经过过滤器时，要产生压力降，其值与油液的流量、黏度和混入油液的杂质数量有关。为了保持滤芯不破坏或系统的压力损失不致过大，要限制过滤器最大允许压力降。过滤器的最大允许压力降取决于滤芯的强度 3)纳垢容量：是过滤器在压力降达到规定值以前，可以滤除并容纳的污染物数量。过滤器的纳垢容量越大，使用寿命越长。一般来说，过滤面积越大，其纳垢容量也越大 4)过滤能力：也叫通油能力，指在一定压差下允许通过过滤器的最大流量 5)工作压力：不同结构型式的过滤器允许的工作压力不同，选择过滤器时应考虑允许的最高工作压力 |
||||
|
表2 过滤器的过滤精度选择 |
|||||||||
|
一 般 要 求 |
(1)应使杂质颗粒尺寸小于液压元件运动表面间隙(一般应为间隙的一半)或油膜厚度，以免杂质颗粒使运动件卡住或使零件急剧磨损 (2)应使杂质颗粒尺寸小于系统中节流孔或缝隙的最小间隙，以免造成堵塞 (3)液压系统压力越高，要求液压元件的滑动间隙越小，因此系统压力越高，要求的过滤精度也越高。一般液压系统(除伺服系统外)过滤精度与压力关系如下： |
||||||||
|
系统类别 |
润滑系统 |
传动系统 |
伺服系统 |
特殊要求系统 |
|||||
|
压力/MPa |
0~2.5 |
≤7 |
＞7 |
≥35 |
≤21 |
≤35 |
|||
|
颗粒度/μm |
≤100 |
≤25~50 |
≤25 |
≤5 |
≤5 |
≤1 |
|||
|
推
荐
值 |
系 统 类 型 |
工 作 类 型 |
过滤精度/μm |
||||||
|
中、低压工业液压系统 |
松配合间隙 紧密配合间隙 |
20 15 |
|||||||
|
中高压工业液压系统 |
往复运动机构 往复运动的速控伺服机构 机床的进给装置 |
15 10~15 10 |
|||||||
|
高压液压系统 |
一般要求 位置状态控制装置 精密液压系统 |
10 5~8 5 |
|||||||
|
高效能液压系统 |
一般要求 电液精密液压系统 伺服控制系统 |
2~5 2~5 1~2 |
|||||||
|
参
考
值 |
液 压 系 统 |
|
|||||||
|
＜2.5MPa工业设备液压系统 7MPa工业设备液压系统 10MPa工业设备液压系统 14MPa工业设备液压系统 往复运动系统 调速系统 机床进给系统 ＞14~20MPa重型设备液压系统 电液伺服阀系统 高精度伺服系统 |
100~150 50 25
15 10~15 10 10 2.5~10 2.5 |
||||||||
|
液 压 元 件 |
|
||||||||
|
齿轮泵和齿轮马达 叶片泵和叶片马达 柱塞泵和柱塞马达 液压控制阀 液压缸 工业用电液伺服阀 精密电液伺服阀 |
40~60 30~50 20~40 30~50 40~60 20~40 5~10 |
||||||||
|

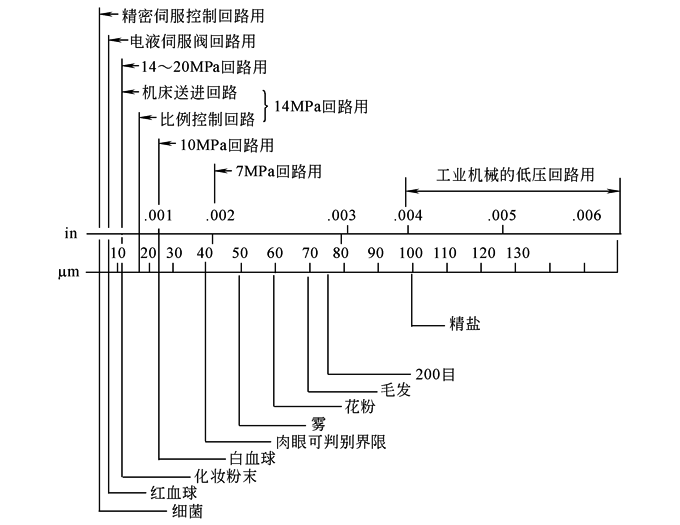

注：一般说来，选用高精度过滤器可以大大提高液压系统工作可靠性和元件寿命；但是过滤器的过滤精度越高，滤芯堵塞越快，滤芯清洗或更换周期就越短，成本也越高。所以，在选择过滤器时应根据具体情况合理地选择过滤精度，以达到所需的油液清洁度。 下图为工业设备油路中的过滤基准和各种作为参考的粒子的比较，也可作为过滤精度选择的参考
|
|||||||||
|
表3 纵深式过滤器和表面式过滤器的比较 |
|||
|
优 点 |
缺 点 |
||
|
纵 深 式 |
表 面 式 |
纵 深 式 |
表 面 式 |
|
1.纳垢容量大 2.高微粒子滤除率高 3.价格较低 |
1.接近绝对过滤 2.滤芯尺寸小 3.清洗容易 4.对流量冲击性能良好 |
1.滤芯尺寸大 2.容易形成“通道” 3.对流量冲击性能差 |
1.纳垢量小 2.一般价格较高 |
