过滤器在系统中的安装与应用

安装方式

简     图

应用与要求

安装方式

简     图

应用与要求

装在液压泵吸油管路上

保护液压泵。要求通油能力大(为油泵流量的两倍以上)，阻力小(不超过0.01~0.02MPa)。一般多用粗过滤器(网式或线隙式)

装在回油路上

保证回油箱的油液是清洁的，可用作低压过滤器

装在供油管路上

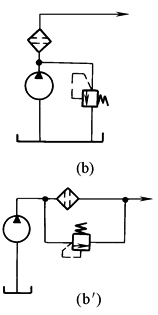

保护除液压泵以外的其他液压元件。要求滤芯及壳体耐高压，装在溢流阀之后(b图)或与安全阀并联(b′图)，安全阀的开启压力应略低于过滤器的最大允许压力差；有时装堵塞指示器。过滤器允许有较大压力降(不超过0.35MPa)

单独过滤

连续滤除油液中的杂质，对滤除油中全部杂质有利，需增加一台液压泵，用于大型液压系统

装在支流管路上

减少过滤器上通过的流量(只占泵流量的20%~30%左右)，属于局部过滤，方法有多种，应用于开式回路中泵的流量较大的情况，在重要液压元件如伺服阀等之前要装辅助的精过滤器

装在辅助泵的输油路上

一些闭式液压系统的辅助油路，辅助液压泵工作压力低，一般只有0.5~0.6MPa。将精过滤器装在辅助泵的输油管路上，保证杂质不进入主油路的液压元件

注：由于过滤器只能单方向使用，所以不要安装在液流方向经常改变的油路上。如需这样设置时，应适当加设过滤器和单向阀，如下图a；也可采用图b、c所示的单向过滤器，油液从过滤器进口经滤芯2和回油阀1流到出口；图c为油液反向流动，此时回油阀被液流推向下方，打开从出口直接至进口的通道，同时盖住至滤芯的通道，油液便从过滤器出口不经滤芯直接向进口流去，这样单向过滤器只对正向油液起过滤作用

(a)过滤器装在液流

方向经常改变的油路上

(b)单向过滤器，油液正向流动

1—回油阀；2—滤芯

(c)单向过滤器，油液反向流动
