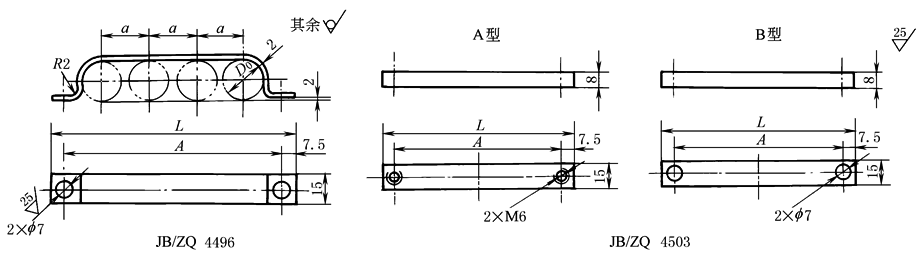

四管夹(摘自JB/ZQ 4496—1997)、四管夹垫板(摘自JB/ZQ 4503—1997)

材料：Q235表面镀锌或发蓝(黑)处理

标记示例

管子外径D₀为14mm用的四管夹：四管夹  14  JB/ZQ 4496—1997

管子外径D₀为22mm用的四管夹螺孔垫板：管夹垫板  A22  JB/ZQ 4503—1997

管子外径D₀为22mm用的四管夹光孔垫板：管夹垫板  B22  JB/ZQ 4503—1997

mm

管子外径

D₀

A

L

四管夹(JB/ZQ 4496)

质   量/kg

a

JB/ZQ 4496

JB/ZQ 4503

6

55

70

10

0.021

0.062

8

64

79

12

0.025

—

10

72

87

14

0.028

—

12

80

95

16

0.030

0.087

14

90

105

18

0.035

0.09

16

98

113

20

0.037

—

18

106

121

22

0.043

0.11

22

124

139

26

0.045

0.13

24

134

147

28

0.050

0.14

28

146

161

32

0.058

0.15

注：管子外径D₀为8mm、10mm、16mm用的四管夹垫板，依次分别按JB/ZQ 4502中D₀12mm、JB/ZQ 4500中D₀22mm，JB/ZQ 4502中D₀22mm选用。
