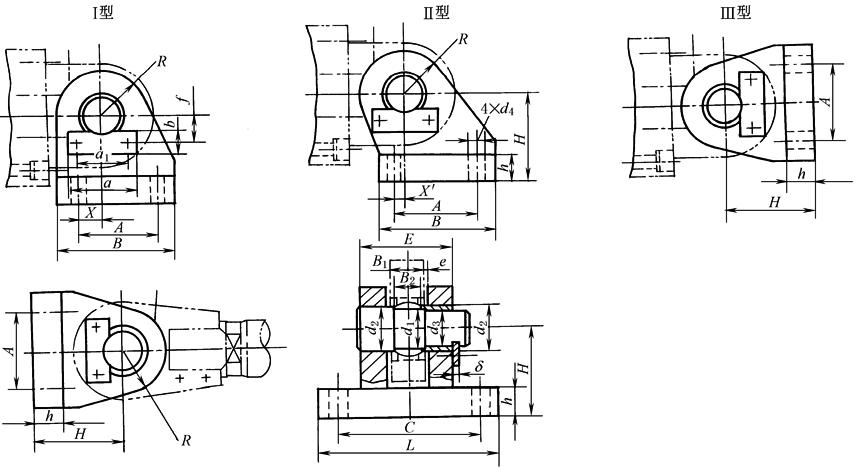

液压缸端部支座型式(供设计参考,图中尺寸详见样本)

液压缸端部支座型式(供设计参考,图中尺寸详见样本)

说     明

1.销轴端部要否油杯(JB/T 7940.1)由设计

者确定｡

2.为防止支座的紧固螺栓受剪力，可采取键、锥销和挡块等措施，本图未示出｡

3.X′尺寸由设计者按需确定｡
