摆动液压马达

摆动液压马达

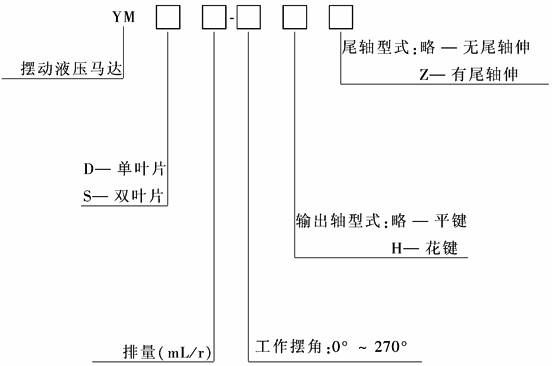

摆动马达型号意义：
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数
型号	摆角 /(°)	额定压力 /MPa	额定理论转矩 /N·m	排量 /mL·r^-1	内泄漏量/mL·min^-1		额定理论启动转矩/N·m	质量 /kg
型号	摆角 /(°)	额定压力 /MPa	额定理论转矩 /N·m	排量 /mL·r^-1	摆角90°	摆角270°	额定理论启动转矩/N·m	质量 /kg
YMD30	90 180 270	14	71	30	300	315	24	5.3
YMD60			137	60	390	410	46	6
YMD120			269	120	410	430	96	11
YMD200			445	200	430	450	162	21
YMD300			667	300	450	470	243	23
YMD500			1116	500	480	500	404	40
YMD700			1578	700	620	650	571	44
YMD1000			2247	1000	690	720	894	75
YMD1600			3360	1600	780	820	1400	70
YMD2000			4686	2000	950	990	1973	85
YMD4000			9100	4000	1160	1220	3570	100
YMD7000			20000	7000	1280	1340	6570	120
YMS60	90 (最大)	14 (进出油口压力)	142	60	480		48	5.3
YMS120			282	120	530		104	10
YMS200			488	200	570		167	20
YMS300			732	300	700		251	22
YMS450			1031	450	700		379	38
YMS600			1363	600	800		501	41
YMS800			1814	800	850		722	68
YMS1000			2268	1000	1070		883	71
YMS1600			3360	1600	1090		1410	80
YMS2000			4686	2000	1150		1770	85
YMS4000			9096	4000	1220		3530	101
YMS7000			20000	7000	1250		6180	121

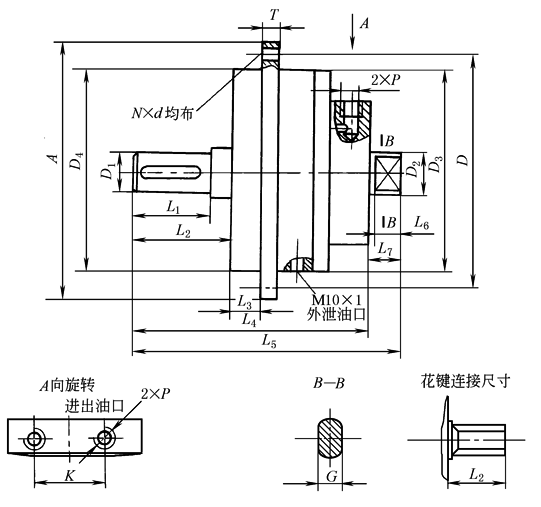

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号	A		D (h3)		D₁	D₂		D₃		D₄		L₁	L₂		L₃	90°			180°		270°
																L₄		L₅	L₄		L₅
YMD-30	125×125		f 125		f 20	f 20		f 100		f 100		36	46		15	—		—	116		132
YMD-60	125×125		f 125		f 20	f 20		f 100		f 100		36	46		15	116		132	130		145
YMD-120	150×150		f 160		f 25	f 25		f 130		f 125		42	52		15	137		153	149		165
YMD-200	190×190		f 200		f 32	f 32		f 168		f 160		58	68		18	169		190	177		198
YMD-300	190×190		f 200		f 32	f 32		f 168		f 160		58	68		18	179		200	191		202
YMD-500	236×236		f 250		f 40	f 40		f 206		f 200		82	92		20	228		254	238		264
YMD-700	236×236		f 250		f 40	f 40		f 206		f 200		82	92		20	238		264	255		287
YMD-1000	301×301		f 315		f 50	f 50		f 260		f 250		82	92		25	247		278	268		299
YMD-1600	f 300		f 260		f 65	f 65		f 232		f 220		82	102		20	302		332	302		332
YMD-2000	f 320		f 280		f 71	f 71		f 244		f 225		105	108		20	302		332	302		332
YMD-4000	f 320		f 282		f 90	f 90		f 252		f 225		140	161		21	402		442	402		442
YMD-7000	f 360		f 330		f 90	f 90		f 300		f 300		140	161		21	402		442	402		442
型号	L₆	L₇		T			K		G		N×d			P(油口)			与输出轴的联接方式
																	平键			花键
																	GB/T1096			GB/T1144
YMD-30	12	16		15			23		14		4×f 11			M10×1.0-6H			6×6			6×16×20×4
YMD-60	12	16		15			23		14		4×f 11			M10×1.0-6H			6×6			6×16×20×4
YMD-120	12	16		15			30		14		4×f 14			M10×1.0-6H			8×7			6×21×25×5
YMD-200	16	21		18			39		21		4×f 18			M14×1.5-6H			10×8			6×28×32×7
YMD-300	16	21		18			39		21		4×f 18			M14×1.5-6H			10×8			6×28×32×7
YMD-500	20	26		20			48		21		4×f 22			M18×1.5-6H			12×8			8×36×40×7
YMD-700	20	26		20			48		21		4×f 22			M18×1.5-6H			12×8			8×36×40×7
YMD-1000	25	31		25			58		26		4×f 26			M22×1.5-6H			14×9			8×46×50×9
YMD-1600	30	34		25			60		30		6×f 18			M18×1.5-6H			18×11			8×56×65×10
YMD-2000	30	34		25			60		34		6×f 18			M18×1.5-6H			20×12			8×62×72×12
YMD-4000	34	40		25			60		45		12×f 18			M27×2.0-6H			25×14			10×82×92×12
YMD-7000	34	40		25			60		55		16×f 18			M27×2.0-6H			25×14			10×82×92×12
