绘制液压系统工况图

在设计技术任务书阐明的主机规格中，通常能够直接知道作用于液压执行元件的载荷。但若主机的载荷是经过机械传动关系作用到液压执行元件上时，则需要经过计算才能明确。有时，例如进行新机型液压系统设计，其载荷往往需要由样机实测、同类设备参数类比或通过理论分析得出。当用理论分析确定液压执行元件的载荷时，必须仔细考虑其所有可能组成项目，如工作载荷、惯性载荷、弹性载荷、摩擦载荷、重力载荷和背压载荷等。

根据设计要求提供的情况，对液压系统作进一步的工况分析，查明每个液压执行元件在工作循环各阶段中的速度、载荷变化规律、绘制液压系统有关工况图，见下表。

内  容

工况图名称

动作线图(位移、转角图)

速  度  图

载  荷  图

函数式

S，φ＝f(t)

υ，n＝f(t)

F，τ＝f(t)

式中参数的意义

S：液压缸行程

φ：摆动缸或液压马达转角

υ：液压缸行程速度

n：液压马达转速

F：液压缸的载荷(力)

τ：液压马达的工作扭矩

t：时间；t＝0～T，T为工作循环周期时间

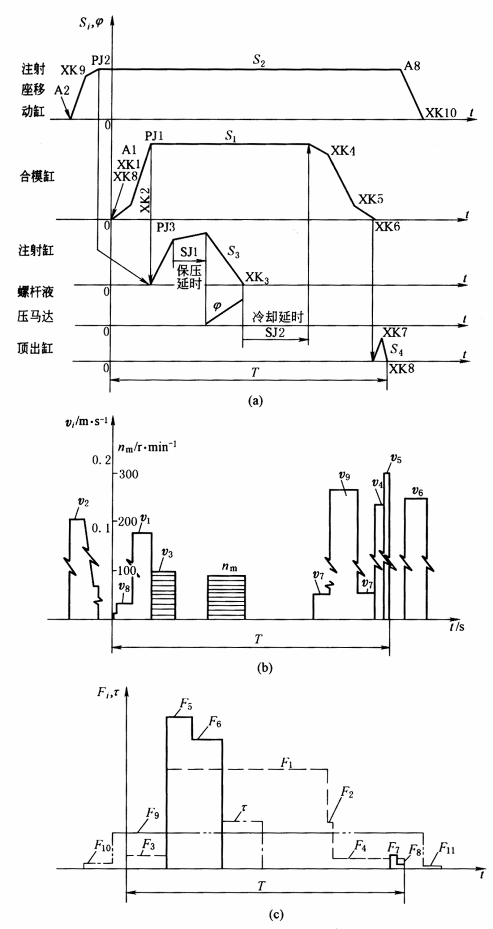

工况图示例

见上图a

见上图b

见上图c
