模氏锥柄键槽铣刀 (摘自GB/T 1112.2—1997) (mm) |
|||||||||
|

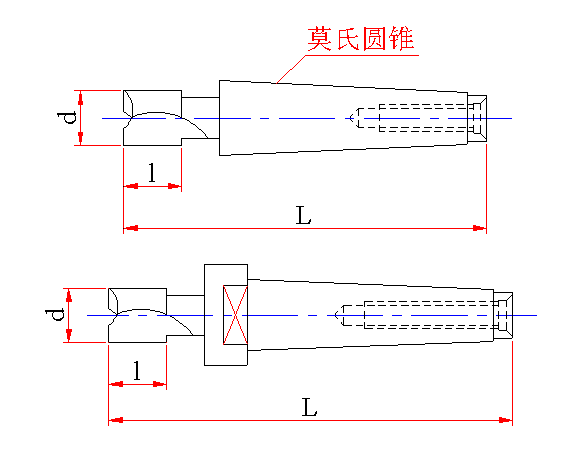

上：I型 下：II型 |
|||||||||
|
d |
l |
L |
莫氏圆锥号 |
||||||
|
基本尺寸 |
极限偏差 |
短系列 |
标准系列 |
短系列 |
标准系列 |
||||
|
e8 |
d8 |
基本尺寸 |
基本尺寸 |
||||||
|
Ⅰ |
Ⅱ |
Ⅰ |
Ⅱ |
||||||
|
10 |
-0.025 -0.047 |
-0.040 -0.062 |
13 |
22 |
83 |
— |
92 |
— |
1 |
|
12 |
-0.032 -0.059 |
-0.050 -0.077 |
16 |
26 |
86 |
96 |
|||
|
101 |
111 |
2 |
|||||||
|
14 |
86 |
96 |
1 |
||||||
|
101 |
111 |
2 |
|||||||
|
16 |
19 |
32 |
104 |
117 |
|||||
|
18 |
|||||||||
|
20 |
-0.040 -0.073 |
-0.065 -0.098 |
22 |
38 |
107 |
123 |
|||
|
124 |
140 |
3 |
|||||||
|
22 |
107 |
123 |
2 |
||||||
|
124 |
140 |
3 |
|||||||
|
24 |
26 |
45 |
128 |
147 |
|||||
|
25 |
|||||||||
|
28 |
|||||||||
|
32 |
-0.050 -0.089 |
-0.080 -0.119 |
32 |
53 |
134 |
155 |
|||
|
157 |
180 |
178 |
201 |
4 |
|||||
|
36 |
134 |
— |
155 |
— |
3 |
||||
|
157 |
180 |
178 |
201 |
4 |
|||||
|
40 |
38 |
63 |
163 |
186 |
188 |
211 |
|||
|
196 |
224 |
221 |
249 |
5 |
|||||
|
45 |
-0.050 -0.089 |
-0.080 -0.119 |
38 |
63 |
163 |
186 |
188 |
211 |
4 |
|
196 |
224 |
221 |
249 |
5 |
|||||
|
50 |
-0.050 -0.089 |
-0.080 -0.119 |
45 |
75 |
170 |
193 |
200 |
223 |
4 |
|
203 |
231 |
233 |
261 |
5 |
|||||
|
56 |
-0.060 -0.106 |
-0.100 -0.146 |
170 |
193 |
200 |
223 |
4 |
||
|
203 |
231 |
233 |
261 |
5 |
|||||
|
63 |
53 |
90 |
211 |
239 |
248 |
276 |
|||
