直柄键槽铣刀  (摘自GB/T 1112.1—1997)  (mm)

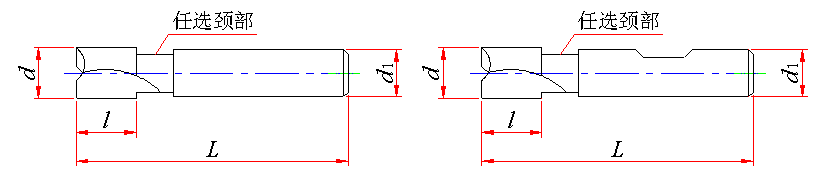

普通直柄键槽铣刀                              削平直柄键槽铣刀

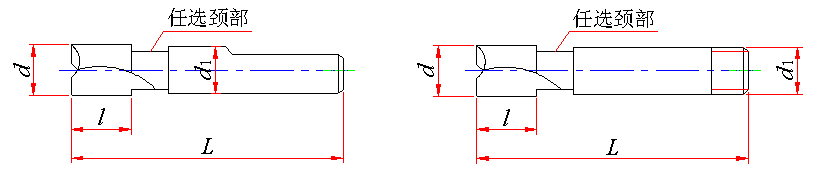

2°削平直柄键槽铣刀                             螺纹柄键槽铣刀

d

基本尺寸

2

3

4

5

6

7

8

10

12

14

16

18

20

极限偏差

e8

-0.014

-0.028

-0.020

-0.038

-0.025

-0.047

-0.032

-0.059

-0.040

-0.073

d8

-0.020

-0.034

-0.030

-0.048

-0.040

-0.062

-0.050

-0.077

-0.065

-0.098

d₁

3^﹡

4

5

6

8

10

12

12

16

16

20

4

14^﹡

18^﹡

l

短系列

基本尺寸

4

5

7

8

10

11

13

16

19

22

标准系列

7

8

11

13

16

19

22

26

32

38

L

短系列

基本尺寸

36

37

39

42

52

54

55

63

73

79

88

标准系列

39

40

43

47

57

60

63

72

83

92

104

注：1.带﹡号的尺寸不推荐采用；如采用，应与相同规格的键槽铣刀相区别。

2.当d≤14mm时，根据用户要求e8级的普通直柄键槽铣刀柄部直径偏差允许按圆周刃部直径的偏差制造，并须在标记和标志上予以注明。
