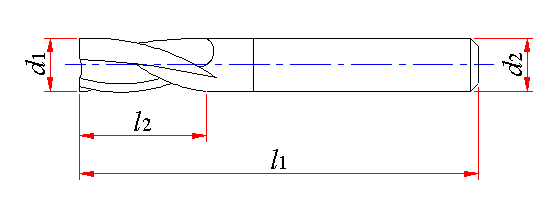

整体硬质合金直柄立铣刀 (摘自GB/T 16770.1—1997) (mm) |
|||
|
|
|||
|
直径 d1 h10 |
柄部直径d2 |
刃长 l2 |
总长l1 |
|
1.0 |
3 |
3 |
38 |
|
4 |
43 |
||
|
1.5 |
3 |
4 |
38 |
|
4 |
43 |
||
|
2.0 |
3 |
7 |
38 |
|
4 |
43 |
||
|
2.5 |
3 |
8 |
38 |
|
4 |
43 |
||
|
3.0 |
3 |
8 |
38 |
|
6 |
57 |
||
|
3.5 |
4 |
10 |
43 |
|
6 |
57 |
||
|
4.0 |
4 |
11 |
43 |
|
6 |
57 |
||
|
5.0 |
5 |
13 |
47 |
|
6 |
57 |
||
|
6.0 |
6 |
13 |
57 |
|
7.0 |
8 |
16 |
63 |
|
8.0 |
19 |
63 |
|
|
9.0 |
10 |
19 |
72 |
|
10.0 |
10 |
22 |
72 |
|
12.0 |
12 |
22 |
76 |
|
26 |
83 |
||
|
14.0 |
14 |
26 |
83 |
|
16.0 |
16 |
32 |
89 |
|
18.0 |
18 |
32 |
92 |
|
20.0 |
20 |
38 |
101 |
|
注：1.2齿立铣刀中心刃切削(键槽铣刀)。3齿或多齿立铣刀可以中心刃切削。 2.表内尺寸可按GB/T 6131.2做成削平直柄立铣刀。 |
|||
