短应力线轧机

影响轧制质量的是机座的弹性变形。它包括轧辊的弹跳、变形和除轧辊外的工作机座的弹跳，即零件的压缩、拉伸和弯曲变形。因此，在现代小型与线材轧机的设计上，轧辊均设计成短辊身及降低每次的轧制变形量以减少轧制力和轧辊的变形。这是由工艺决定的。而为了减少工作机座的变形，除提高各承载体本身的刚度外，减少机座中承载体的数量及尽量缩短应力线是合理的途径。这里所说的应力回线(简称应力线)是轧机在轧制力的作用下机座受力件的内力所连成的回线。所谓短应力线轧机是泛指应力回线缩短了的轧机。短应力线轧机的种类很多，基本上可分为两种

① 取消牌坊(即机架)或虽有机架而机架不受力，用拉紧螺杆将两个刚性很大的轴承座连在一起

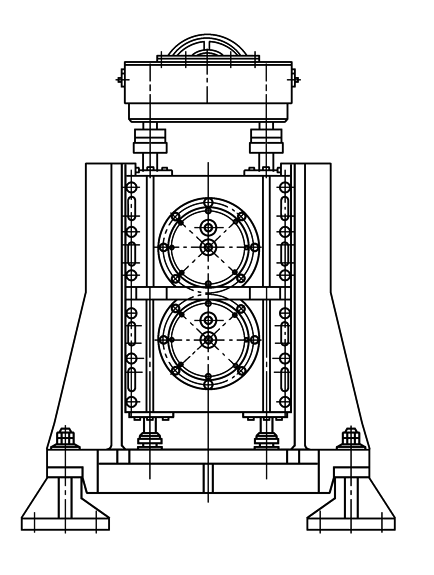

图1所示为短应力线轧机的一种，它虽有机架，但不承受上下轧辊的压力，只承受侧向的倾翻力矩

图1  U型架式短应力线轧机

② 利用刚性拉杆在轧制前对机架施加预加应力，使其处于受力状态。在轧制时，由于预应力的作用，机架的弹性变形减少，从而提高了轧机的刚度，是为预应力轧机。它也是一种缩短应力线方法的高刚度轧机

两种轧机所使用的方法是相互渗透的。即无牌坊的轧机也使用预加应力的方法。例如CW型无牌坊高刚度轧机的另一个特点就是施加了预应力

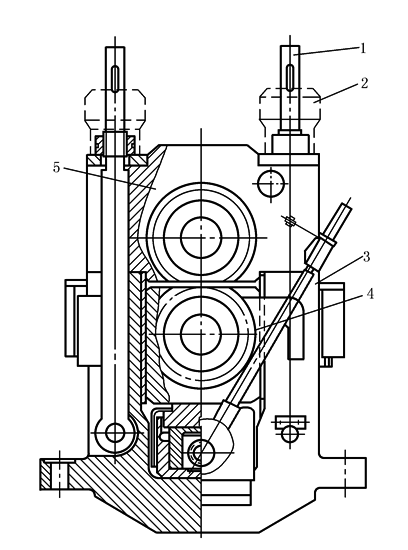

我国使用的预应力轧机多数是半机架式结构。如图2为二辊式半机架预应力轧机。上辊轴承座和半机座由拉杆拉紧成一体。下轴承座可在半机座窗口内上下调整。辊子缠有压上装置实施调整，也与一般的开式轧机相同

图2  二辊预应力轧机

1—拉杆；2—油压千斤顶；3—半机座；4—下轴承；5—上轴承
