简化计算举例 |
|
① 图1为门座起重机的单臂架受力简图。在臂架起伏摆动平面内的载荷有:变幅绳拉力Sb,起升绳拉力SQ,水平力FH1和起重量Q的合力S,臂架自重力G,风载荷Ff。计算时,将Ff及G分配到节点上(对格子结构),或作为均布载荷(对箱形结构)。在水平平面内,有货载横向摆动引起的水平力FH2,回转制动时的惯性力Fgh,风载荷Ff等,这些水平载荷可以认为由臂架的上下两片水平桁架承受。在计算臂架整体稳定性时,臂架起伏摆动平面内可以认为是铰支的,螺杆或齿条与臂架的联接点作为一支承点,在水平平面内,可认为臂架根部固接,而端部是自由端。这样可按静定计算桁架

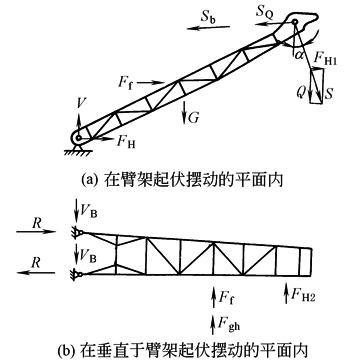

图1 单臂架受力简图 ② 无斜杆式臂架内力计算属多次超静定问题,可按下简化计算:将每个节间弦杆的中点及竖杆的中点当做铰接点,从而转化为静定结构计算,如图2。例如要求i节间的弦杆内力时,取右边部分的隔离体,在i节间上弦杆的假想铰点处作用有垂直力S1,i和S2,i,在下弦杆对称点亦作用有S1,i和S2,i,如图3a。设水平外载荷为P,则

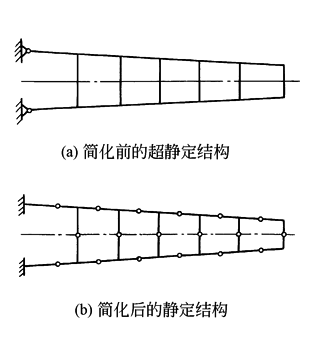

图2 无斜杆结构臂架的简化计算 同样可求出第i-1节间铰点处的作用力S1,i-1和S2,i-1竖杆上的作用力由于结构对称,外载荷P亦可分成两个
当有数个外载时,可用将各外载荷的计算结果叠加的方法来计算 在图3c中,在外力Pi作用处的竖杆内具有轴向内力,其值为 图3d、e分别表示两相邻节间上的弯矩和轴向力分布图

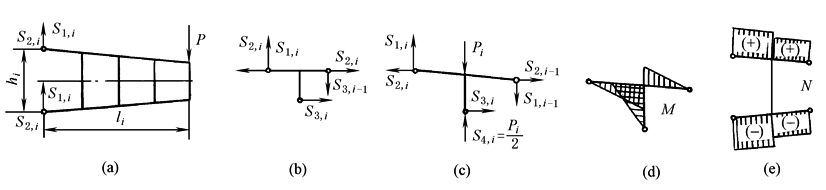

图3 无斜杆臂架内力计算 |
