刚架的结点设计

铰接框架的结点与前面几章相同，本节只介绍刚接框架结点的设计

刚架转角或结点是要传递弯矩的。梁与柱组成的刚架转角形式见表梁和柱的连接图3~图6。有弯矩翼缘的刚架转角大多如图1所示。外翼缘或多或少呈锐角形式(图1b)，内翼缘为连续的曲线。这种刚架转角可理想化为弯曲很大的曲梁，并按曲梁的理论来计算。理论计算表明在受压翼缘变形失稳时，应力部分集中在腹板上，所以这些腹板必须加强。对于锐角形式的转角，有时采用图1c形式的设计对提高腹板的刚性较为有效

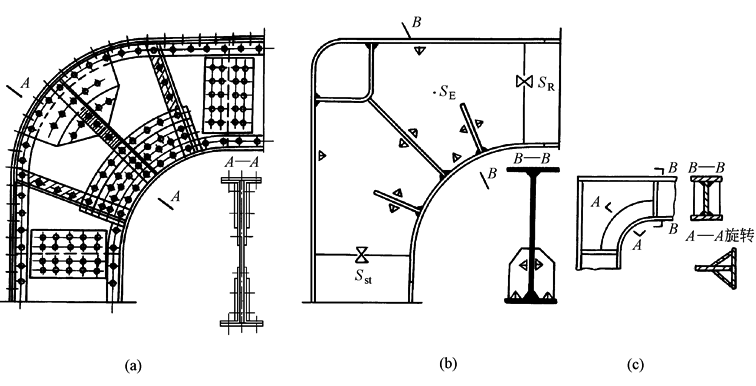

图1  弯曲翼缘的刚架转角

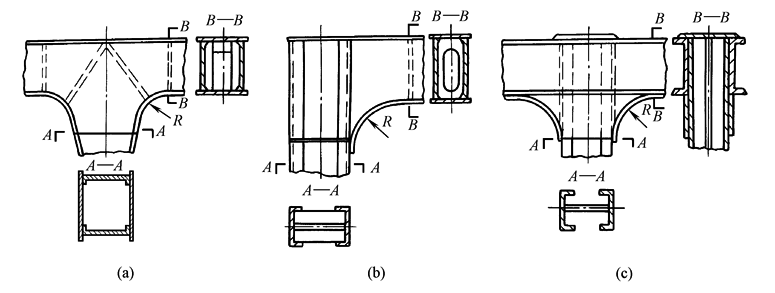

图2是几种焊接形式的内翼缘为弯曲的转角和结点。图a是箱形断面刚架的结点，把对接缝布置在过渡圆弧之外，焊缝受力较小。图b是钢板和型钢焊接的刚架结点，把钢板构件的下翼缘以圆弧延伸过渡再和型钢焊接。这样制造方便，过渡平缓。图c是型钢焊成的刚架结点，在该处另焊上具有过渡圆弧的连接钢板，既增加结点的刚性，又减少应力集中

图2

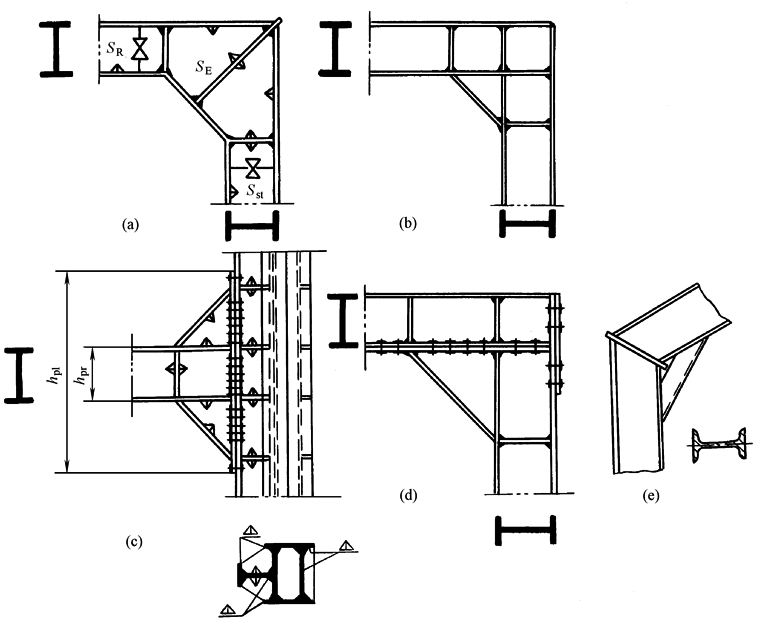

多边形翼缘的刚架转角如图3

如果出现焊接和紧配螺栓作为连接件，则图3a、b中的转角必须在工厂中制成，安装拼接放在转角附近的横梁上、立柱上或两者之上。在结构a中，由于腹板的应力较大，故在转角中布置一块比横梁或立柱中的腹板还厚一些的腹板。图e是最简单的一种型式：用两工字钢对接来组成刚梁结点。为对焊方便，使用连接板，拐角处用槽钢作筋，以提高结点的刚性。对于图c所示的刚架结点，采用焊接或采用螺栓连接，其焊接或螺栓连接如图4中a和b所示。根据此图形可以计算连接的强度

图3

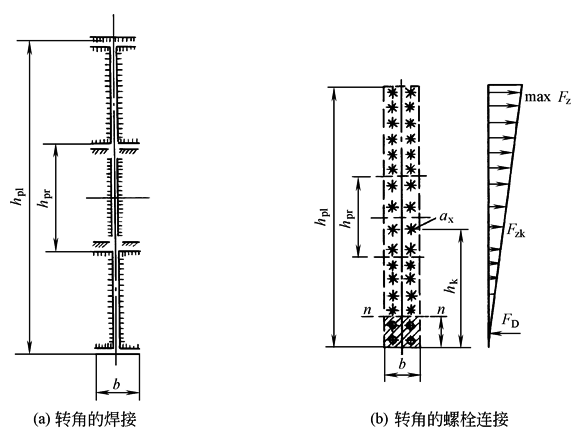

图4
