柱脚的设计与连接

柱脚的连接分铰结柱脚和刚结柱脚

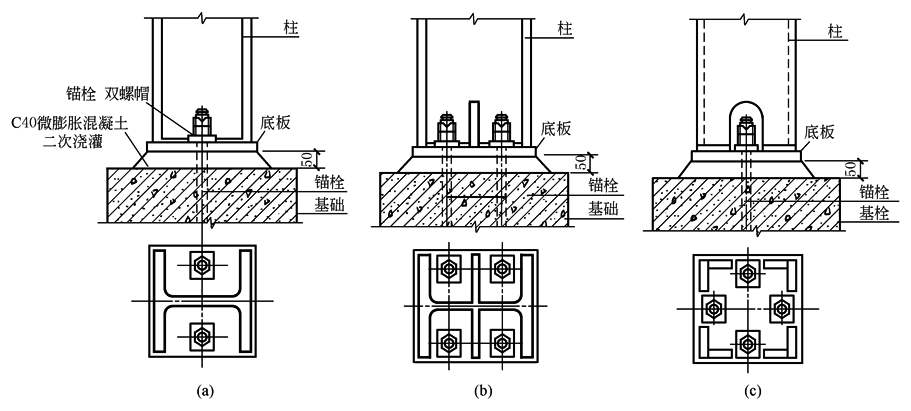

铰结柱脚只承受柱子的轴心压力和水平剪力。铰结柱脚示意图见图1

图1  铰结柱脚示意图

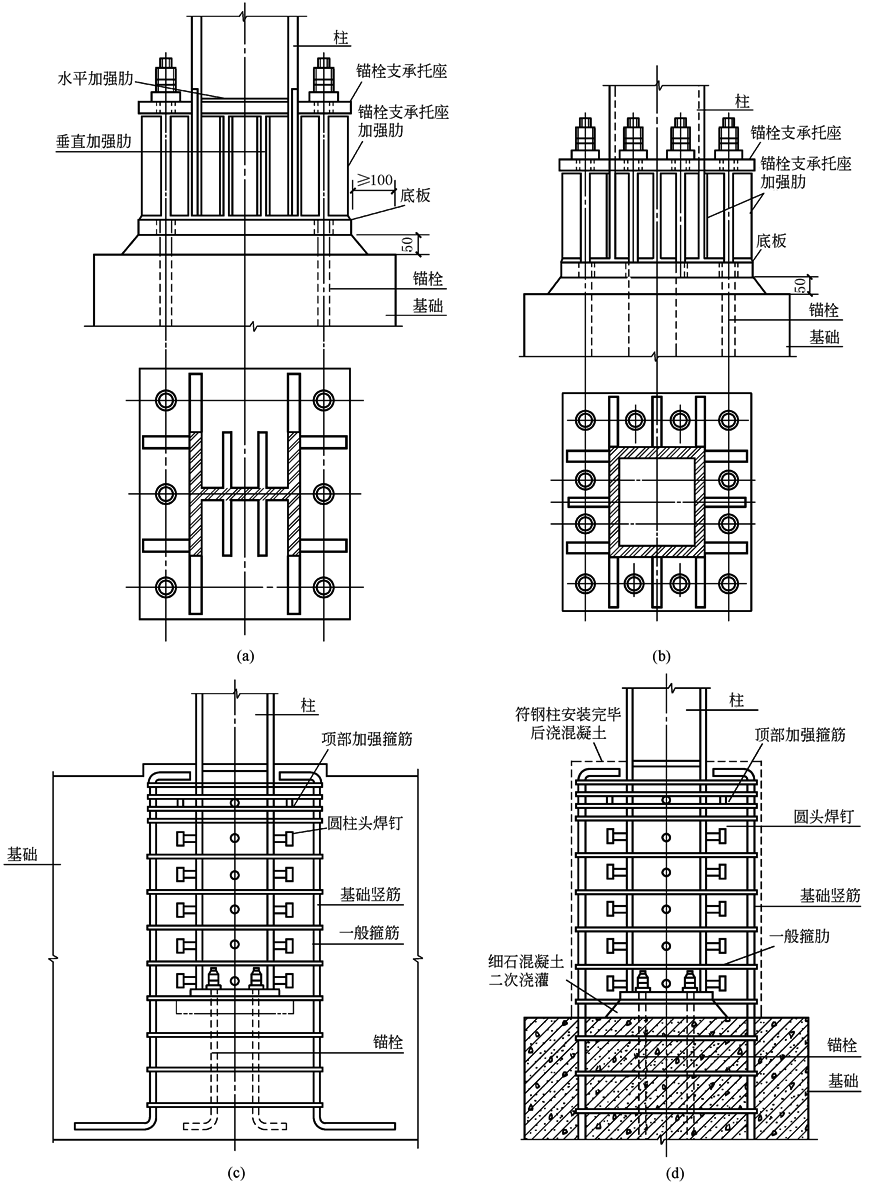

刚性固定柱脚不仅承受柱子的轴心压力和水平剪力，还要承受柱子的弯矩，如图2所示。图中，图a、b是连接露于基础外面的；图c、d是连接埋于基础的(属大型结构，由土建设计)

图2  刚性固定柱脚示意图

对于机械结构而言，一般分有铰柱脚和无铰柱脚。无铰柱脚在受力分析时有时仍按铰结来处理

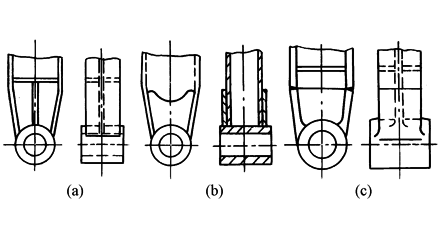

① 有铰柱脚(图3)　这类柱脚的支承环通常用锻件或铸件，它和柱子连接处应采用肋板或补强板，以提高局部强度和刚性。图c的铸造支承环宜用对接的连接，使焊缝避开工作应力复杂的区域

图3  有铰柱脚

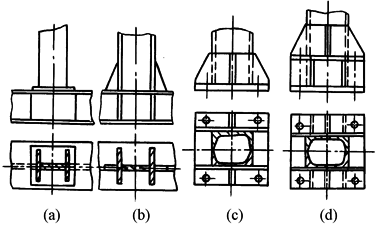

② 无铰柱脚(图4)　图a、b是需要与基体直接焊成一体的结构；图c、d是靠铆钉或螺钉固定到基体上的结构

图4  无铰柱脚
